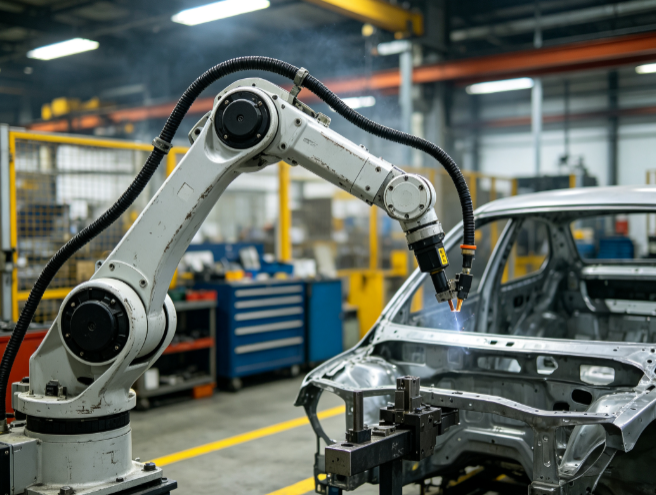

HS系列工业机械臂系统
1 产品概述 HS系列工业机械臂系统面向工业自动化产线设计，属于兼顾精度、稳定性与通用性的智能作业装备，旗下主力型号为HS-RA100、HS-RA300、HS-RA500三款。整机以模块化结构为基础，配合高性能伺服驱动单元与智能运动控制算法，因而拥有定位准、节拍快、负载覆盖范围宽、外部设备易对接等特点，能够胜任码垛、焊接、喷涂、装配、切割、检测分拣这六类主流工业作业。 三款型号分别对应轻、中、重三档负载，可结合产线工况、精度要求与工作半径自由选型，落地行业涵盖机械制造、汽车汽配、五金加工、电子电器、化工建材与物流仓储等。设备能按24小时连续运转安排生产，把重复性、高强度、高风险及高精度环节的用人需求转由机械臂承担，从而压缩人工支出、提高产出效率，并让各批件加工结果保持统一，支撑产线自动化与智能化改造。此外，系列机型采用标准化维护结构并内置智能故障自检功能，后期检修省事、故障率低、服役周期长，工业应用价值突出。 2 产品型号及核心参数 HS-RA100、HS-RA300、HS-RA500三款机型同属一个系列，结构形式、控制系统与可适配的作业场景保持一致，区别主要体现在负载重量、工作半径、运动速度等硬件指标上，便于按具体工况对号选型。各型号的详细技术参数见下表： 技术参数项目 HS-RA100 HS-RA300 HS-RA500 最大额定负载 10kg 30kg 50kg 最大工作半径 1200mm 1800mm 2200mm 重复定位精度 ±0.03mm ±0.05mm ±0.08mm 自由度数 6轴 6轴 6轴 最大运动速度（末端） 6.5m/s 5.8m/s 5.2m/s 驱动方式 全伺服电机驱动 全伺服电机驱动 全伺服电机驱动 控制系统 HS智能数控系统 HS智能数控系统 HS智能数控系统 工作温度 0℃-45℃ 0℃-45℃ 0℃-45℃ 防护等级 IP65 IP65 IP65 额定功率 2.2KW 3.8KW 5.5KW 整机重量 185kg 320kg 480kg 安装方式 地面/壁挂/倒装 地面/壁挂/倒装 地面/壁挂/倒装 适配作业场景 小型工件焊接、喷涂、精密装配、小件检测分拣、轻型物料码垛、小型工件切割 中型工件焊接、整面喷涂、通用装配、常规检测分拣、中型物料码垛、常规工件切割 重型物料码垛、大型工件焊接、大件喷涂、重型部件装配、大件检测、厚料切割 3 核心应用场景说明 3.1 码垛应用场景 场景背景 ：码垛处在生产与仓储物流的衔接位置，属关键环节，常见于食品饮料、化工、建材、家电及物流仓储等行业，承担成品、半成品与原材料的堆叠、转运和出入库任务。以人工为主的传统码垛方式问题较多：一是体力消耗大，弯腰、抬举等动作反复进行，员工易出现腰肌劳损与关节损伤，岗位留人难、招工也不易；二是堆叠质量因人而异，垛型歪斜、货物倾倒、层数不一时有发生，既压低仓库空间利用率，也削弱运输安全性；三是人工节拍跟不上现代流水线的高速产出，用工成本逐年上涨，加上误操作造成的货物破损与返工，运营负担持续加重。另外，化工、建材类物料常伴粉尘或轻微腐蚀性，长期接触不利于人员健康。因此，用自动化设备完成标准化码垛已成行业普遍诉求。垛型统一、层数可控、节拍稳定，既利于仓库空间充分利用，也便于后续叉车转运与出入库管理。 设备应用过程 ：三款机型可按物料的重量与尺寸分别选型，把码垛工序整体交给设备自动完成。开工前，技术人员在HS智能数控系统内预先设定码垛轨迹、堆叠层数、垛型参数与抓取间距等程序，使其匹配纸箱、袋装、桶装、箱装等不同物料形态。物料由输送线送达指定取料工位后，机械臂借助末端配装的气动夹爪或吸盘夹具完成定位，随即执行抓取、抬升、平移，并依照预设程序把物料平稳放到托盘或仓储货架的目标位置。具体分工上，HS-RA100面向零食、小型配件、轻型纸箱等10kg以内的轻载物料；HS-RA300负责粮油、中小型化工料袋、家电配件等30kg中型物料；HS-RA500则承担建材板材、大型桶装原料、整箱重型货物等50kg重载物料的堆叠。运行期间，机载智能感应系统持续检测物料位置偏差并自动微调运动轨迹，抵消输送线偏移引起的取料误差，全程无需人工介入，可连续完成堆叠、换盘与空盘置换的循环动作，满足流水线24小时不停产的需要。 设备维护优势 ：用于码垛工况时，该系列机型的易维护性与运行稳定性表现突出。整机为封闭式防尘结构，防护等级达IP65，能挡住仓库与车间内的粉尘、杂物侵入，减少因积灰引发卡顿或传感器失灵的常见故障；核心传动件选用高强度合金材料，耐磨耐用，可承受高频次、大负载的往复动作，磨损速度明显放慢。机载智能故障自检系统会持续监测电机温度、运行负载、轨迹偏差与夹具状态等参数，一旦出现轻微异常即自动预警并留存故障代码，方便运维人员迅速定位处理，防止小问题累积成停机事故。设备同时采用模块化拆装思路，夹爪、伺服电机、传动轴承等易损件可单独拆换，不必整机解体，检修耗时短、花费低。与人工码垛及一般码垛设备相比，HS系列机械臂故障少、寿命长，年均维护投入不足人工薪资的10%，也无需频繁停机检修，能最大限度维持产线连续运转。 3.2 焊接应用场景 场景背景 ：焊接是机械制造、汽车汽配、五金钢结构与工程机械等行业的基础工序，工艺上含点焊、弧焊、激光焊、气保焊等多种类型，主要完成金属工件的拼接、固定与成型。人工焊接的弊端与安全风险都很突出：作业中伴随强光、高温、烟尘与弧光辐射，长期从事会损害操作者的视力、呼吸系统及皮肤，属高危特种岗位；焊接质量取决于技工水平与当时状态，焊缝宽窄、熔深与焊点均匀度难以一致，虚焊、漏焊、焊瘤、变形等缺陷屡见不鲜，合格率波动较大；同时成熟焊工稀缺、薪酬偏高，手工速度也有限，难以支撑大批量、标准化工件的产出节奏。遇到复杂异形件、狭小空间或高精度要求时，人工操作难度更大，精度更难保证。行业对高精度自动化焊接装备的需求因此十分迫切。 设备应用过程 ：HS系列机型可承接各类金属工件的焊接任务，三款型号按工件尺寸、重量与焊接工况分别匹配。末端可加装激光焊接头、气保焊枪、点焊夹具等专用执行器，再配合视觉定位系统，实现全自动精准焊接。作业准备阶段，工作人员依据工件图纸，在控制系统中录入焊接轨迹、焊接速度、熔接深度与停留时间等工艺参数，程序调试合格后即可批量生产。加工时，工件由工装夹具固定在焊接工位，机械臂通过高清视觉扫描迅速识别其位置与轮廓，自动校正焊接点位，并严格按预设轨迹连续施焊。型号分工上，HS-RA100定位精度极高，适合电子五金小件、精密汽配零件、小型管材等轻型精密件的细致焊接；HS-RA300面向汽车零部件、中型钢结构、五金框架等常规工件的批量焊接；HS-RA500则处理大型工程机械配件、重型钢结构、大型管材等大尺寸、大重量工件，焊接过程稳定。6轴自由运动结构让平面、曲面与异形件的多角度焊接都能灵活到位，不留作业死角；单件焊毕设备自动复位待料，等待下一组工件，全程形成自动化闭环。 设备维护优势 ：面对焊接现场的高温、烟尘与电磁干扰，HS系列机型做了针对性防护，维护优势明显。机身涂覆耐高温、防腐蚀材料，可抵御高温灼烧、烟尘侵蚀与焊渣飞溅，不易变形或生锈，长期服役后外观与性能均保持稳定；核心电路与控制系统采取密封屏蔽处理，能隔离焊接产生的电磁干扰，防止信号紊乱与程序漂移，让焊接精度长期不衰减。设备具备工艺参数记忆能力，调试一次即可永久保存，后续调用无需重调，既减少人为误差也省去重复调试损耗。故障自检系统持续跟踪焊接轨迹偏差、设备负载与温度异常，提前预警，避免整批残次品出现。焊枪、传感器、传动件等易损部位均为标准化通用配件，好买也好换，平时只需定期清理机身烟尘、检查线路接口，维护量很小。与传统焊接设备相比，其使用寿命提升30%以上，可明显降低运维与返工的双重成本。 3.3 喷涂应用场景 场景背景 ：喷涂在五金制品、家电外壳、汽车配件、家具建材与精密器械等行业应用普遍，多采用喷漆、喷粉、烤漆等工艺，为工件表面形成兼具防锈、防腐与装饰作用的保护层，属于外观加工与防护的关键工序。人工喷涂的短板不少：油漆、粉末等原料含挥发性有害成分，长期手工操作容易伤及呼吸道与皮肤，职业健康风险高；涂膜质量依赖操作手法，厚薄不均、漏喷、流挂、色差等问题频繁出现，外观一致性差，良品率随之偏低；效率方面也不理想，遇到大面积或结构复杂的异形件，人工很难做到全方位均匀覆盖，涂料浪费严重，利用率仅50%左右。随着制造业对外观精度与喷涂均匀度的要求不断提高，人工方式已难以满足标准化、高品质、大批量的生产要求，自动化喷涂机械臂由此成为产线升级的必备装备。 设备应用过程 ：三款机型都能承担各类工件的全自动喷涂，末端可装配静电喷枪、喷粉枪、精密喷漆头等设备，兼容油性漆、水性漆与粉末涂料等多种材料。开工前，技术人员结合工件尺寸、结构特点和工艺要求，在智能系统里设定喷涂距离、移动速度、喷涂流量、喷涂轨迹及重叠覆盖率等参数，并对平面、曲面、凹凸异形结构与内腔死角等区域分别给出差异化设置，保证各个面都能覆盖到位。作业时，待喷工件由输送线匀速送入喷涂工位，机械臂跟随流水线节拍，按预设轨迹精确复现动作，匀速完成整体喷涂。型号选择上，HS-RA100适合电子配件、小型五金件、精密外壳等小件的精细喷涂，可加工出超薄且均匀的涂层；HS-RA300用于家电外壳、中型五金构件、汽车小件等常规工件的整面喷涂；HS-RA500主攻大型板材、工程机械外壳、大型家具、大型罐体等大尺寸工件。设备能做到360°无死角喷涂，运动平稳不抖动，从源头上避免涂层厚薄不均；喷涂结束后工件自动转入烘干流转工位，全过程连续自动运行，无需人工介入。 设备维护优势 ：考虑到喷涂现场的涂料粉尘、残留物与潮湿环境，HS系列机型做了专门优化，运维省事、运行稳定。整机采取密封防尘防粘设计，机身表面光洁耐腐蚀，附着的涂料可直接擦拭清除，不易堆积固化，日常清洁很快完成；传动与转动关节均为密封结构，能阻挡涂料粉末及细微杂质进入内部，避免关节卡顿、磨损甚至卡死，让运动精度长期保持。流量智能调控系统可精确控制涂料输出量，既减少浪费，也防止涂料淤积堵塞喷枪，喷枪维护频次随之下降。设备还支持一键程序复位与参数备份，长期作业不出现轨迹偏移，不必反复校准精度。与人工喷涂及一般喷涂设备相比，该系列机械臂故障率很低，核心部件耐用，标准化配件更换费用不高，且无需频繁停机清洁检修，可长时间连续运转，生产连续性明显提升，运维与物料损耗成本同步下降。 3.4 装配应用场景 场景背景 ：装配是制造业中的核心精加工环节，涉及电子电器、汽车零部件、五金器械、智能家居、精密仪器等众多行业，具体工作包括螺丝锁付、部件拼接、卡扣组装、配件安装与密封贴合等。人工装配模式的问题相当明显：长时间重复精细动作会造成视觉疲劳和手部抖动，进而引发装配错位、漏装、松动、螺丝滑丝等缺陷，装配精度与一致性都难以保证；面对微型精密件、狭小空间或需要大力锁紧的场合，手工操作难度大、效率低，出错概率也高；产能还受人员状态左右，波动明显，难以匹配大批量标准化生产。高端精密设备对装配精度的要求已达毫米级乃至丝级，人工根本无法达到该标准，加之次品率与返工率偏高，企业生产成本被显著推高。自动化精密装配设备因此成为精密制造领域的核心配置。 设备应用过程 ：依靠高精度定位与平稳的运动表现，HS系列机型可胜任各类工件的自动化装配，三款型号按需匹配不同规格与重量的装配对象。末端可配螺丝锁付模组、真空吸盘、精密夹爪、压力检测模组等配件，把上料、对位、装配、锁紧、检测整合成一条全自动流程。准备阶段，工作人员依照产品装配工艺，录入各部件的装配位置、锁紧力度、装配深度与对位精度等参数，完成轨迹编程和调试后，系统自动保存程序，之后一键调用即可批量生产。运行时，机械臂从物料工位准确抓取各类零配件，借助视觉定位系统实现高精度对位，再按预设工序依次完成部件拼接、螺丝锁付、卡扣贴合与密封件安装等动作。型号分工上，HS-RA100以±0.03mm的定位精度专注手机配件、电子元器件、精密仪器、小型五金配件等微型精密装配；HS-RA300负责家电内部构件、中型汽配零件、通用五金组件等常规工件；HS-RA500主要用于大型设备壳体、重型机械部件、大型柜体组件等大重量、大尺寸工件的精准装配。6轴柔性运动可适应各类复杂结构的装配需求，并能自动微调对位偏差，使每件产品的装配精度保持一致；单件完成后设备自动复位，随即进入下一轮循环。 设备维护优势 ：在精密装配工况下，HS系列机型的稳定性和低维护需求体现得尤为明显。高精度伺服驱动搭配闭环控制，运动轨迹准确平稳，长期运行不产生精度漂移，无需反复校准调试，精度维护的工作量大幅减少；核心传动件采用高精度耐磨轴承与精密齿轮组，传动平顺、磨损很小，即便长期高频次精细作业，性能依然稳定。压力与位移双重检测系统持续监测装配力度和装配深度，防止过载作业损伤部件或引发设备故障，从源头压低故障率。整机为轻量化、模块化集成设计，内部结构简洁、线路布局规整，不易发生线路老化、缠绕或接触不良；夹爪、锁付模组、传感器等易损配件都是标准化通用件，采购方便、更换快捷，一名维护人员即可独立完成。日常只需定期清洁镜头、检查接口紧固情况并补加专用润滑油脂，年均维护次数少、费用低，可长期支撑高精度装配作业，产品返工率随之明显下降。 3.5 切割应用场景 场景背景 ：切割属于金属加工、五金制造、建材加工与模具生产等行业的前置关键工序，工艺包括激光切割、火焰切割、等离子切割、型材裁切等，主要用于金属板材、管材、型材及异形工件的定型裁切、开孔与修边。人工切割的不足很多：依靠手动设备操作，轨迹难以精确掌控，切口平整度差、尺寸偏差大，后续往往要追加大量打磨与修边工作，整体效率很低；碰到异形、曲面或复杂图形时，手工难度陡增，成品合格率低，材料浪费也严重；火焰与等离子切割伴随高温、火花和飞溅，人工操作容易发生烫伤乃至火灾，风险很高。同时手工切割速度慢、产能有限，跟不上现代流水线大批量、高精度的加工要求，一致性也难达高端工件的尺寸标准。用自动化切割设备取代人工已成当务之急。机械臂按程序轨迹运行，切口质量不随操作者状态波动，尺寸重复性好，既减少打磨修边等后道工序，也让人手退出高温飞溅的作业面。 设备应用过程 ：HS系列机型可加装激光切割头、等离子切割枪、火焰切割模组等专用设备，完成各类金属与非金属工件的高精度自动化切割，三款型号按工件尺寸、厚度与重量灵活选型。作业前，技术人员把切割图纸、尺寸参数、切割轨迹、切割速度与功率参数录入智能控制系统，系统自动生成精确的切割路径，直线、圆弧、异形、开孔、修边等复杂工艺均可支持。运行时，机械臂先用视觉定位扫描工件轮廓，自动校正摆放偏差并锁定切割点位，随后按预设轨迹匀速切割，运动平稳、速度均匀，切口平整度与尺寸准确性都能得到保障。型号分工上，HS-RA100适合薄板材、小型管材、精密五金小件的精细激光切割、修边与开孔，精度极高；HS-RA300面向中厚板材、常规管材、中型型材的等离子与火焰切割；HS-RA500专攻厚板材、大型管材、重型钢结构的大尺寸、大负载切割，工作半径大、负载稳定性强。6轴柔性运动支持多角度、全方位无死角切割，无需人工翻转工件，复杂件可一次完成整体加工，生产工序因此大为简化。 设备维护优势 ：切割现场高温、火花飞溅、粉尘量大，HS系列机型针对这类恶劣工况做了强化，耐候性与易维护性都很突出。机身采用高强度防爆、耐高温、防冲击材质，能抵御火花灼烧、高温烘烤与金属碎屑撞击，不易变形破损，使用寿命明显延长；关节与传动部位设有多重密封防护，可阻挡切割粉尘和碎屑进入内部，避免传动卡顿、传感器失灵、线路短路等故障，故障率大幅下降。智能系统持续监测切割负载、运动速度与温度变化，一旦出现过载、过热或轨迹异常便自动停机保护，既防止设备损坏也避免安全事故，同时留存故障信息以便快速检修。切割头、传感器等易损件采用快拆结构，更换方便，不需要专业拆机技术，平时只要定期清理机身粉尘、检查切割模组状态。与传统切割设备相比，该系列机械臂结构稳定、抗干扰能力强，长期连续作业性能不衰减，维护成本低、停机时间短，切割效率得以最大化。 3.6 检测分拣应用场景 场景背景 ：检测分拣关系到生产品控与物料分类，是关键工序，在电子制造、五金加工、食品日化、汽配生产、物流分选等行业应用广泛，负责工件尺寸检测、外观缺陷检测、瑕疵筛查、良品与不良品分拣以及物料规格分类。人工模式的短板很明显：长时间目视检查极易视觉疲劳，漏检与误检比例居高不下，品控稳定性差，不良品流出风险随之升高；手工分拣速度有限，跟不上流水线的高速节拍，容易造成物料堆积和产线卡顿；判定标准也偏主观，不同员工尺度不一，分拣精度参差不齐，质量一致性难以保证。至于微型工件的瑕疵、细微的尺寸偏差，以及高速运行线上的物料分拣，人工根本无法精准完成；加上人力成本高、管理难度大，企业的自动化与标准化升级受到明显制约。智能自动化检测分拣设备由此成为行业刚需。 设备应用过程 ：HS系列机型配装高清视觉检测系统与高精度传感识别模块，把检测、分拣、分类收纳整合为一体化自动流程，三款型号可覆盖不同尺寸与重量物料的检测分拣需求。准备阶段，工作人员在系统中录入产品合格标准，涵盖尺寸公差、外观瑕疵、形变范围与规格参数等判定条件，设备借助AI视觉算法自动建立检测模型，调试完成后即可批量运行。物料匀速送至检测工位后，视觉传感器快速扫描工件，实时采集其外观、尺寸与形态数据，并与预设标准智能比对，准确区分良品、不良品及不同规格物料。判定结束后，机械臂依据结果用适配的吸盘或夹爪抓取物料，准确投放到良品区、次品区或对应规格收纳区，完成自动分拣。型号分工上，HS-RA100用于电子元件、小型五金件、精密配件等小件的高精度检测分拣，可识别微米级细微瑕疵；HS-RA300面向家电配件、中型五金制品、常规工业物料的通用检测分拣；HS-RA500则承担大型工件、重型物料、大规格产品的检测与分拣搬运。设备可24小时不间断高速作业，识别准确、分拣无偏差，全程自动化闭环运行。 设备维护优势 ：用于检测分拣场景时，HS系列机型体现出故障少、维护易、稳定性高的特点。视觉检测系统配高清防尘镜头并辅以智能除尘算法，可抵抗车间粉尘与轻微雾气干扰，检测精度长期稳定，不必频繁清洁校准；传感模块采用抗干扰设计，不受现场光线变化和轻微震动影响，数据准确可靠，减少因误检、漏检造成的重复返工。整机运动结构简洁，传动磨损小，运行噪音低，长期高频次分拣也不会出现卡顿或偏移。智能控制系统具备数据存储与故障自检能力，实时记录检测数据和设备运行状态，遇到传感器异常、运动偏差或信号故障立即预警，并准确指出故障点位，检修时间大幅缩短。模块化设计使视觉镜头、传感器、夹具等易损配件可单独更换，操作简单、花费不多，日常只需定期擦拭镜头、检查线路接口。与人工检测分拣及一般智能分拣设备相比，该系列机械臂故障率更低、寿命更长，能长期稳定支撑品控精度与分拣效率，品控失误成本与设备运维成本同步下降。 4 通用安装与维护须知 （1）安装时应挑选平整、坚实且承重达标的地面，并预留足够的作业与散热空间；安装到位后校准设备水平度，拧紧地脚螺栓，防止运行中因震动产生位移。 （2）日常维护要保持机身清洁，定期清除粉尘、杂物与物料残留，检查线路、接口及传动部件的状态，并每月为关节传动部位加注一次专用润滑油脂。 （3）不得让设备超负载或超参数运行，也要避免高速剧烈启停和强行卡顿作业，以防伺服电机与传动结构受损。 （4）定期备份运行程序与工艺参数，防止参数丢失；每季度做一次整机精度校准和全面故障检测，以维持设备长期稳定运行。 （5）出现故障时按故障代码对应的处理方案排查，非专业人员不得自行拆解核心控制系统与传动部件，以免造成设备损坏或安全事故。 5 产品质保说明 HS-RA100、HS-RA300、HS-RA500三款工业机械臂整机质保12个月，核心伺服电机、控制系统与传动结构质保24个月。质保期内，凡非人为损坏或违规操作造成的设备故障，厂家免费提供维修、配件更换与技术调试。设备另享终身技术咨询、程序升级与运维指导服务，保障用户设备长期高效运转。

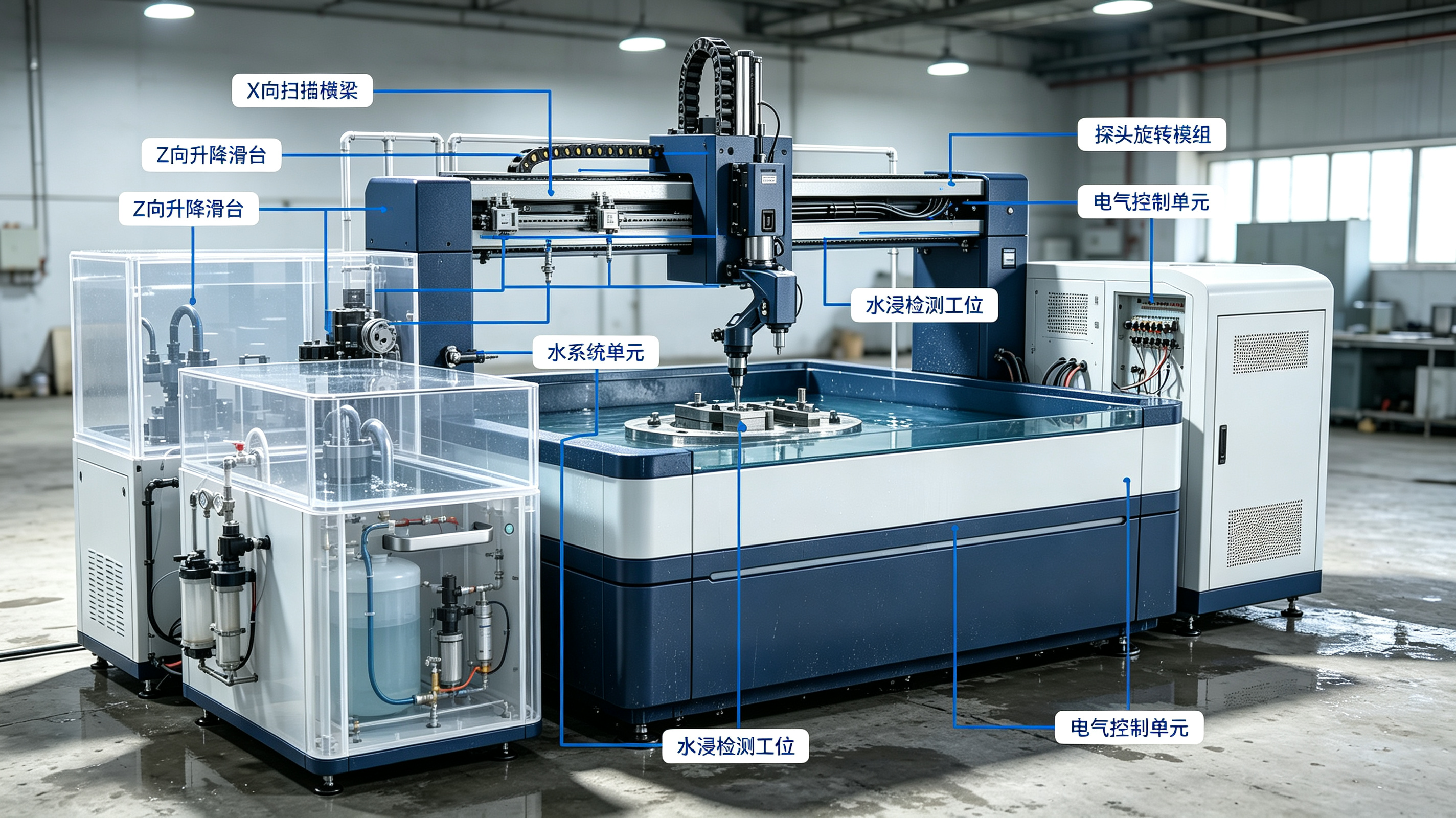

水浸超声成像自动检测系统
1 设备概述 HS-D100水浸超声成像自动检测系统属于高精度全自动无损检测装备，以纯净水充当声耦合介质，配合多轴联动扫描机构和A/B/C/D多种超声成像算法，可稳定辨识金属件、复合材料、半导体材料与精密焊接构件内部的各类细微缺陷，包括分层、气孔、裂纹、夹杂、虚焊以及界面脱粘。同人工接触式探伤相比，本系统规避了人为判读偏差大、检测节拍慢、结果重复性不足的问题，把检测流程转化为自动化执行、成像可视化呈现、数据数字化留存、判定标准化输出的完整闭环，能覆盖高端制造各环节的质量检验需求，适用于工业无损质控、进厂来料检验、成品筛选与科研分析等场景。 2 设备核心技术参数 参数类别 参数名称 具体技术指标 超声检测参数 超声频率范围 0.5MHz～20MHz（可适配高低频换能器切换） 成像模式 A扫、B扫、C扫、D扫、F扫全域成像 缺陷检测分辨率 横向0.05mm，纵向0.1mm，可识别微米级微小缺陷 检测厚度范围 0.1mm～500mm（适配薄层精密构件至厚壁工业铸件） 脉冲重复频率 10Hz～1000Hz 连续可调 增益调节范围 0～120dB，0.1dB精准微调 运动控制参数 运动轴配置 标准三轴（X/Y/Z），可选配四轴/七轴联动、旋转工作台 扫描行程 X轴1000mm、Y轴800mm、Z轴500mm 定位精度 ±0.02mm，重复定位精度±0.01mm 扫描速度 0.1mm/s～500mm/s 无级可调 设备结构参数 水槽尺寸 1200mm×1000mm×600mm（定制尺寸可拓展） 设备外形尺寸 1800mm×1500mm×1850mm 设备重量 约850kg 性能参数 检测方式 全水浸、局部水浸、喷水耦合自适应切换 数据存储格式 BMP、JPG、CSV、DICOM标准格式，支持溯源存档 检测效率 大面积工件全自动批量扫描，较传统探伤效率提升3-5倍 电气参数 工作电源 AC220V±10%，50Hz，额定功率1.5KW 工作环境 温度5℃～45℃，湿度30%～85%，无强电磁干扰 3 核心应用行业及场景详情 HS-D100具备高分辨成像、全自动执行、不损伤工件、工况适配面宽等特点，主要面向新能源、半导体精密制造、汽车高端零部件、特种设备压力容器与医疗器械六大核心行业，上述行业中均已有可直接投产的成熟应用案例，具体如下： 3.1 新能源行业 新能源领域的检测对象集中在动力电池、储能构件与新能源汽车精密换热部件上，此类产品多为多层复合或精密焊接结构，一旦内部出现界面缺陷、焊接缺陷或结构错位，产品的安全性、稳定性和服役寿命都会受到直接影响。本系统能够准确判别构件的界面结合状态与内部隐蔽缺陷，可满足批量化工业生产线的质检节拍要求。 3.1.1 场景1：新能源动力电池水冷板焊接缺陷检测 场景背景：新能源汽车的动力电池组在运行中会持续放热，水冷板承担主要散热职能，依靠内部流道中的水循环把电池温度维持在设定区间，因此其焊接质量直接关系到散热效率与整车安全。水冷板多由铝合金板材经钎焊或扩散焊成型，制造过程中容易出现虚焊、未熔合、焊层气孔、界面脱粘以及流道堵塞等缺陷。若存在虚焊或脱粘，车辆在行驶震动条件下可能导致水冷板开裂渗漏，进而诱发电池短路、起火甚至爆炸；流道堵塞与内部夹杂则会造成散热不均，引发电池热失控并加速寿命衰减。气压试验、目视检查等传统手段只能发现表层破损，对内部隐蔽焊接缺陷无从识别，且精度有限、速度偏慢，难以匹配新能源汽车的量产质控要求。随着行业安全标准不断提高，水冷板100%全检已成为硬性约束。 设备应用过程：面对铝合金水冷板的薄壁焊接结构，系统将超声频率设置在中低频区间（3-8MHz），在穿透能力与分辨精度之间取得平衡，并调用薄壁构件专用检测算法。操作人员把待检水冷板按序摆放至检测工作台后，设备自动完成定位与校准，以全水浸耦合方式驱动三轴机构沿流道布局和焊缝走向执行全覆盖扫描。超声波穿过铝合金基材与焊接层，逐点采集焊接界面的回波信号，成像系统据此区分致密区与缺陷区，清晰给出虚焊、未熔合、气孔、脱粘的位置和面积，同时判断内部流道有无堵塞或异物夹杂。系统内置行业判定模型，可自动给出焊接合格率结论并对缺陷分级，把可返修工件与应报废工件区分开。设备支持流水线连续批量作业，单块水冷板的检测时间不超过3分钟，数据同步上传至生产系统，实现生产、检测、溯源贯通，避免有缺陷的水冷板流入总装环节，从源头上保障动力电池系统的安全稳定运行。 3.1.2 场景2：锂电池电芯多层界面缺陷检测 场景背景：固态与液态锂电池电芯由极片、隔膜、电解液经多层复合构成，在叠片和封装工序中容易发生极片错位、隔膜褶皱、层间夹杂、界面脱层以及内部微短路等隐患。这类缺陷无法通过外观检查或电学测试暴露出来，电芯装机使用后可能出现容量衰减过快、局部过热、鼓包乃至自燃，直接威胁新能源汽车与储能电站的运行安全。X射线检测带有辐射风险，人工抽检覆盖比例低、无法做到全批次筛查，行业迫切需要一种无辐射、高分辨且可自动执行的无损检测手段。水浸超声检测不产生辐射，又能准确分辨多层界面缺陷，因此成为锂电池电芯质控的优选方案。 设备应用过程：针对电芯薄层多层的结构特点，系统选用高频低损耗探头并优化声速补偿参数，抑制多层界面造成的信号串扰。封装完毕的电芯被静置固定于检测工位，设备自动注水建立耦合，随后以高精度慢速扫描方式对电芯全域逐层扫查。借助T扫描多层成像技术，声波穿透复合结构并逐层解析极片、隔膜与封装层的结合情况，可准确识别极片偏移、隔膜褶皱、层间气泡、界面脱粘及内部微小异物；同时依据声速波动数据评估材料密度的均匀性，判断电芯一致性是否达标。系统实时输出多层成像图谱，逐层展示缺陷分布并自动剔除不合格品。整个过程无接触、无辐射、不损伤电芯，不改变其电化学性能；检测结束后设备自动排水并烘干工位，可与流水线连续衔接，单日可完成数千块电芯的检测，能够满足动力电池规模化量产的质控需求，有助于提升产品一致性与安全性。 3.2 半导体精密制造行业 半导体晶圆、TSV硅通孔、精密封装器件与陶瓷基板普遍具有超薄、高精度、高集成度特征，内部微米级缺陷足以造成芯片失效或封装报废，因而检测分辨率必须达到微米量级。本系统的超高分辨成像能力，可以承接半导体高端精密构件的无损检测任务。 3.2.1 场景1：半导体TSV硅通孔封装缺陷检测 场景背景：TSV硅通孔是高端芯片三维封装的关键工艺，通过通孔实现芯片的多层堆叠互联，广泛应用于算力芯片、存储芯片与车载芯片。在通孔刻蚀、金属填充与键合封装环节，容易产生填充空洞、金属分层、键合界面脱粘和微裂纹等缺陷。此类微米级缺陷会造成电路断路、阻抗异常与散热失效，导致芯片功能故障、使用寿命明显下降。半导体行业对封装缺陷接近零容忍，而光学检测只能观察表层，无法看到通孔内部的隐蔽问题，常规超声设备分辨率又不足以满足微米级要求，因而成为高端芯片封装质控的技术瓶颈。 设备应用过程：HS-D100切换至超高精度显微超声检测模式，配置20MHz高频专用探头，把分辨能力推进到微米级别，以适配硅通孔的微小结构。封装完成的芯片晶圆被固定在恒温检测工位上，以减小温度波动对精度的干扰；设备采用微水浸耦合，精确控制耦合水层厚度，排除气泡影响。三轴微米级定位系统按芯片阵列轨迹逐点扫查，对每一个硅通孔和键合界面单独采集信号，再由算法滤除基板杂波，从而识别填充空洞、金属层分层与界面脱粘等微小缺陷。系统输出高分辨三维成像图谱，标注缺陷坐标与尺寸，实现精确定位与量化分析。检测数据可直接接入半导体产线的MES系统，支撑封装质量的全流程追溯，有助于提升高端芯片封装良率，满足精密制造的严格质控标准。 3.2.2 场景2：陶瓷基板内部气孔与分层缺陷检测 场景背景：陶瓷基板在功率半导体和LED芯片中承担散热与承载的双重职能，本身导热性好、绝缘强度高、耐高温。进入烧结、覆膜与金属化工序后，基板容易生成内部微气孔、层间分层、材质不均以及边缘微裂纹。气孔会削弱导热能力，使芯片散热不畅乃至高温烧毁；分层则会引起金属膜脱落、绝缘失效，造成电路短路。陶瓷基板厚度仅为0.2-2mm，缺陷尺度极小，常规检测设备很容易漏检，也难以完成全域量化评估，进而影响半导体器件的稳定性和可靠性。 设备应用过程：结合超薄陶瓷基板的特点，系统对超声近场检测算法做了针对性优化，并把增益波动控制在极低水平，以适应薄层材料。操作人员将基板批量装夹在真空吸附工装上，防止工件位移影响精度；随后设备自动建立水浸耦合，以高速高精度的全域扫描模式作业。高频超声波穿透超薄基板，捕捉内部微小缺陷引起的回波差异，通过C扫成像完整呈现气孔分布、分层区域与裂纹走向，并自动统计缺陷数量、孔径尺寸和面积占比。系统按半导体行业基板质控标准判定产品等级，筛除不合格基板。整个检测过程不损伤工件、不产生粉尘，节拍较快，可匹配基板规模化量产的检验需求，有助于保持封装基板的品质稳定。 3.3 汽车高端零部件行业 汽车行业的底盘构件、精密焊接轴套、制动构件与新能源汽车电控壳体等高端零部件，普遍对结构强度和疲劳抗力有很高要求，一旦内部藏有缺陷便可能酿成行车安全事故。本系统能够以自动化、标准化的方式完成这类精密零部件的无损探伤。 3.3.1 场景1：汽车铝合金底盘锻件内部缺陷检测 场景背景：新能源汽车与高端乘用车的控制臂、转向节等底盘构件多采用铝合金锻件，在保证结构强度的同时实现轻量化，是行车稳定性的重要依托。在锻造与热处理过程中，锻件内部容易出现缩孔、疏松、锻造裂纹和夹杂。这类缺陷藏于构件内部，静态工况下往往没有明显征兆；一旦车辆经历颠簸或重载，缺陷会迅速扩展，导致底盘构件断裂、车辆失控，酿成重大交通事故。人工超声探伤效率偏低、判读偏差较大，难以匹配汽车零部件的批量质控需求，行业因此需要自动化高精度设备来完成全批次筛查。 设备应用过程：依据铝合金锻件的材质特点，系统把超声频率设定在5-10MHz，并优化金属声速补偿参数，以提高内部缺陷的识别能力。锻造完成的底盘件通过柔性工装固定，可适应异形件的装夹需求；随后设备启动全自动扫描程序，三轴联动覆盖锻件的所有关键受力区域，并以全水浸耦合保证信号稳定。扫描过程中实时采集回波信号，由成像算法滤除材质杂波，准确识别缩孔、疏松、微裂纹与杂质夹杂，给出缺陷的分布位置和尺寸。系统自动比对汽车零部件行业的质控标准，判定工件合格与否并生成规范检测报告。设备可24小时连续批量作业，稳定性好，能显著减少人工判读偏差，避免有缺陷的底盘构件进入装配环节，保障整车行驶安全。 3.3.2 场景2：汽车轴套钎焊界面结合质量检测 场景背景：传动系统和悬挂系统中的轴套通常由金属钎焊复合工艺制成，其耐磨性与抗疲劳能力主要取决于钎焊界面的结合率和致密程度。若钎焊过程出现波动，界面上就会形成虚焊、脱粘、钎料空洞或结合率偏低等问题，轴套在长期运转下随之出现松动、磨损、异响乃至失效，进而影响传动精度和行驶稳定性。以往的检测手段无法量化钎焊结合率，只能靠破坏性抽检来验证，工件损耗大、检测效率低，做不到全量质控。 设备应用过程：系统调用钎焊专用检测算法，匹配金属钎焊界面的声学特性，并设置相应的频率与增益参数。加工完成的轴套依次装夹在旋转工装上，设备带动工件匀速转动，配合探头沿轴向扫描，从而对环形钎焊界面实现360°无死角覆盖。水浸耦合介质保证超声信号均匀稳定，设备依据回波差异区分钎焊致密区与缺陷区，自动计算界面结合率、空洞面积和脱粘范围，对焊接质量做出量化评价。检测结束后系统自动分级，将产品区分为优质品、合格品、返工品与报废品。由于属于非破坏性检测，工件不会被损耗，可以执行100%全检；量化数据也能为钎焊工艺改进提供依据，助力轴套产品品质提升。 3.4 特种设备压力容器行业 高压储罐、换热容器与工业压力管道等特种设备长期处于高压、高温和腐蚀性工况，内部焊缝与板材缺陷可能引发爆炸或泄漏。国家对特种设备强制要求定期无损检测与出厂全检，本系统可满足此类设备的高精度探伤需要。 3.4.1 场景1：高压压力容器焊缝内部缺陷检测 场景背景：化工、能源与冶金行业大量使用工业高压压力容器，这类设备长期在高压密闭条件下运转，筒体与封头处的焊缝是结构上的薄弱环节。焊接阶段容易产生未焊透、未熔合、焊缝气孔、焊接裂纹和夹渣；在长期高压载荷的反复作用下，缺陷会不断扩展，很容易引起容器泄漏乃至爆炸。依据特种设备安全法规，压力容器出厂前须完成100%无损检测，投入服役后还要定期探伤复检。而人工探伤带有较强的随机性，数据不便追溯，精度也有限，较难达到特种设备安全规范的要求。 设备应用过程：考虑到压力容器焊缝壁厚较大，系统采用低频高穿透的超声频率（1-5MHz），既确保声波能够穿过厚壁板材，又保留必要的缺陷分辨能力。筒体平稳置于检测工位后，系统会自动识别焊缝走向并生成扫描路径，省去了人工划线定位的环节。扫描以局部水浸方式进行，只对焊缝区域定向作业，避开非检测区带来的干扰，同时实时采集焊缝内部信号，并借助C扫与B扫的组合成像，把各类缺陷的位置、深度与尺寸清晰显示出来。系统内置特种设备无损检测行业标准，可自动判断缺陷是否超出限值，出具规范的检测报告，并支持数据长期存档以便追溯。设备能够适配不同规格的压力容器，自动化程度较高，可显著降低人工检测成本，满足出厂检测与定期复检的合规要求。 3.4.2 场景2：工业厚壁管道腐蚀与内部缺陷检测 场景背景：化工与油气输送用的厚壁管道长期接触腐蚀性介质，管壁容易出现均匀腐蚀、局部点蚀、内部裂纹和壁厚减薄不均。腐蚀超标或裂纹扩展会造成介质泄漏、管道爆裂，带来环境污染和生产安全事故。常规壁厚检测只能逐点测量，无法覆盖整个管壁，局部隐蔽腐蚀难以被发现，检测覆盖率低、隐患排查不彻底。 设备应用过程：系统配用管道专用的旋转扫描工装，以适应圆形管道的全域检测需求，并按厚壁管道的特点设置超声参数、启用壁厚动态监测算法。管道装夹到工装上后由设备带动匀速旋转，探头沿轴向扫查，内壁、外壁与管壁中层因此都能被覆盖到。系统依据超声回波算出管壁的实时厚度，同标准壁厚对照后判定腐蚀减薄的程度，并识别内部的疲劳裂纹、夹层与气孔等缺陷。随后自动生成壁厚分布云图与缺陷分布图谱，把腐蚀严重的区域和缺陷所在位置标注出来，为管道的维修、更换与保养提供数据依据。检测覆盖全面、不留盲区，数据可追溯，有助于解决传统管道检测的漏检问题，保障工业管道长期安全运行。 3.5 医疗器械行业 医用植入物和精密医疗器件对安全性与生物相容性的要求非常高，内部哪怕存在微小缺陷，也可能直接危及患者的生命健康。本系统能够对医疗构件做高精度无损质检，符合医疗行业严格的质控标准。 3.5.1 场景1：钛合金骨科植入物内部缺陷检测 场景背景：骨科使用的钛合金骨钉、骨板和人工关节等植入物要在人体内长期留置并承受运动载荷，若内部带有微裂纹、气孔或夹杂，植入后可能出现断裂、松动以及炎症刺激，严重影响患者的康复效果和身体健康。医疗行业对植入物缺陷持零容忍态度，产品必须100%无损检测，而且检测精度和洁净度都远高于普通工业品。接触式探伤既容易污染工件，精度也不够，难以满足医疗产品的质控要求。 设备应用过程：全程使用洁净水浸耦合，不引入化学耦合剂，符合医疗产品的洁净要求。针对钛合金植入物结构精密、体积偏小的特点，系统设定高频高精度超声参数，并调用微小构件专用扫描算法。消毒后的植入物被固定在无菌工装上，设备自动完成全域扫查，准确找出内部微米级气孔、微裂纹与材质夹杂，同时评估表面涂层同基体之间的结合致密度。系统输出高清成像报告，据此判断产品是否符合医疗植入物的安全标准，并筛除不合格品。整个检测无接触、无损伤、无污染，不会破坏工件的表面精度与生物相容性，能够满足医疗器械出厂的严格检验要求，保障临床使用安全。 3.5.2 场景2：医用精密焊接器械焊缝质量检测 场景背景：医用微创手术器械和不锈钢精密管件大多采用精密焊接成型，焊缝的致密程度直接决定器械的结构强度与耐腐蚀能力。若焊缝存在虚焊、气孔或未熔合，器械在高温消毒和临床受力工况下便可能开裂或发生腐蚀渗漏，进而引发医疗感染、手术故障等事故。这类器械结构细小且形状复杂，常规检测设备难以适配微型焊缝，因此需要高分辨率的无损检测方案。 设备应用过程：系统切换到超高精度微型扫描模式，以适应细小异形器械的结构，并对微型焊缝的信号识别算法做优化，滤除结构杂波。器械固定在微型工装上之后，以微量水浸耦合方式对焊缝逐点扫查。设备能够捕捉微型焊缝内部的微小缺陷，量化评价焊缝致密度与缺陷尺寸，输出清晰的焊缝成像图谱。产品等级由系统依据医疗器械行业标准自动判定，精密器械的焊接质量检验因此实现了标准化与自动化。全程无损且洁净，可保障医疗器械的品质安全，满足医疗行业的高标准质控需求。 4 系统操作软件整体功能架构 系统操作软件按模块化思路设计，界面清晰、功能分区明确，设有文件管理、项目控制、扫描执行、图像处理、精准测量、硬件配置、专项检测、系统设置等十大功能模块，覆盖无损检测的全流程操作需求。下面分别说明各菜单的功能： 4.1 文件菜单功能 文件菜单属于系统的基础操作模块，用于管理检测项目文件与图像文件的整个生命周期，支持数据新建、存储、导出与打印，是检测资料留存和追溯的主要入口。其包含的子功能如下： 新建：建立一份空白检测项目文件，把扫描参数、图像数据和操作记录全部归零，用于着手新工件的检测任务，防止不同工件的数据彼此混淆。 打开：读取本机保存过的检测项目与图像文件，可再次查看以往的扫描数据、缺陷图像与检测参数，方便复盘数据和开展二次分析。 保存：立即把当前编辑或扫描中的项目参数与图像数据写入原文件并覆盖，随时留住检测进度，避免数据遗失。 另存为：把当前检测项目和图像数据用新的名称、新的路径写出，原文件不受影响，适用于同批次多个工件的数据分类留存与版本归档。 保存图像：把扫描产生的A扫、C扫图像单独导出，可按图片格式存到本地，直接用于编制检测报告、存档数据或验收展示。 打印：一次操作即可打印检测项目报表、扫描图像与缺陷数据，直接产出纸质检测报告，可用于企业质检归档、交付客户验收以及应对行业审核。 选项：文件模块的专属设置项，可调整文件保存路径、默认存储格式、打印模板与自动保存规则等基础参数。 退出：安全关闭当前检测项目或退出软件，退出前会提示保存数据，防止误操作造成数据丢失。 4.2 开始菜单功能 开始菜单是系统的核心控制模块，承担项目层面的管理、对设备的控制、扫描模式的预先选定，以及图像基础调节和数据修正等前置操作，检测任务由此启动。其具体功能如下： 项目文件操作：把项目的新建、打开、导入、导出集中在一起，便于批量管理检测项目并快速调用。 设备控制：可执行通电自检、运动轴预启动、探头状态检查与系统硬件初始化等前置操作，保证设备开机后处于正常运行状态。 扫描模式选择：允许事先在平面、圆柱、圆盘、圆台、扇形、扇环六种模式中选定一种，与当前工件形态对应，为精确扫描做好前置配置。 图像缩放：支持图像放大、缩小与自适应全屏显示，便于观察工件局部的微小缺陷细节，提高缺陷识别的准确性。 图像修正：对扫描时因环境或设备轻微偏差造成的图像畸变与信号偏移加以校正，保证成像清晰、数据准确。 4.3 扫描菜单功能 扫描菜单承担系统的核心执行职能，从扫描方案制定、全程执行，到设备运动控制、点位校准、轴体调节与扫描状态管控，覆盖了扫描作业的各个环节；功能既全面又细化，可满足各类工件的高精度扫描需求。其子功能如下： 制定：按工件的形态、尺寸和精度要求，自行设定扫描轨迹、扫描速度、扫描间距与检测范围，形成该工件专属的扫描方案。 执行：运行已设定的扫描方案，由系统自动协调多轴联动，带动超声探头对工件全域完成自动扫查与采集。 探头库：内置标准化的探头参数数据库，可选择探头型号并对参数进行录入、新增、删除与修改，方便在不同频率、不同规格的探头之间切换。 形态扫描适配：设有平面、圆柱、圆盘、圆台、扇形、扇环六种专用扫描功能，一键即可匹配对应工件的扫描模式，自动贴合曲面或平面轨迹，把检测盲区消除。 扫描状态管控：提供开始、暂停、停止与回退四种操作，可随时中断任务或回溯进度，满足工件复检与局部补扫的需要。 手动控制功能：把手柄操控、精准定位与点位复位集成在一起，可手动微调探头位置，用于工件局部的精确扫描和缺陷定点复核。 点位复位校准：提供回起始点、回安全点、换探头点定位、回圆盘中心、回X轴中心、回Y轴中心、关机回位等动作，使设备轴体准确复位，确保每次扫描的轨迹保持一致。 标校功能：由标块架校准、标准点标定、最高波采集与等距最高波校准组成，用于准确校准超声信号和设备运动精度，保证检测数据可靠。 轴体控制：可执行A轴回零、A轴-90°定位、B轴回零、B轴水平校准、转台直升与转台直降等高精度调节，满足异形工件的多角度扫描需求。 4.4 图像菜单功能 图像菜单面向扫描成像的后期处理、显示优化与数据解析，能够全面改善检测图像的呈现效果，并从中提取关键数据，为缺陷分析提供可视化依据。其功能如下： 基础图像设置：可切换图像类型、调节成像级数并自定义图像参数，以适配各类缺陷的成像展示需要。 图像存取：可手动保存扫描图像，也能载入历史图像，便于对多批次图像做对比分析和数据复盘。 图像视觉优化：内置调色板功能，可自定义配色、对比度与亮度，把缺陷区和正常区的视觉差别放大，便于快速找出缺陷。 C扫专项设置：可配置C扫成像参数、设置背景与背景显示开关，并调节C扫行/列显示，用于精细优化全域成像效果，配合全域缺陷分析。 辅助显示功能：可显示标尺、调节刻度并自定义颜色，用于准确读取图像中缺陷的尺寸和位置坐标。 数据解析功能：可打开图像附带的详细信息，其中包含扫描参数、工件信息与采集时间；同时能生成图像直方图，直观反映工件内部材质的均匀性与缺陷分布密度。 4.5 测量菜单功能 测量菜单是缺陷精确分析模块，围绕扫描图像开展缺陷评估、标注与数据整理，把缺陷转化为量化结果，属于质检数据输出的关键环节。具体如下： 缺陷评估：系统以扫描图像数据为依据，自动测算缺陷的尺寸、面积、深度和位置，再结合行业检测标准判定缺陷等级，给出量化评估结果。 标注：支持以文字和线条手动标注缺陷的位置、尺寸与类型，明确标记缺陷区域，便于报告展示和问题追溯。 删除：可单独删掉某条错误标注或无效标记，把有效的检测数据保留下来。 全部清除：一次性清除图像上的全部标注并重置测量状态，便于开始新一轮分析。 4.6 CAD绘制菜单功能 CAD绘制菜单可用于绘制工件轮廓、模拟扫描轨迹、拟合缺陷区域轮廓以及绘制检测图纸。操作人员参照扫描图像即可描绘出工件的结构轮廓与缺陷分布轮廓，直接形成检测图纸和缺陷示意图，图纸支持保存、导出与打印，能满足企业在图纸归档、工艺分析和验收汇报方面的需要；也可借助它优化扫描轨迹，进一步减少异形工件的检测盲区。 4.7 超声卡菜单功能 超声卡菜单是硬件方面的核心配置模块，负责超声采集卡的参数设置、状态监测与功能调试，直接关系到超声信号能否被准确采集。它可以匹配超声卡型号，调节信号采集参数、发射接收参数、信号增益与滤波参数，并进行硬件状态自检；操作人员能依据工件材质、厚度和精度要求自定义采集参数，改善信号质量、抑制杂波，从而提高缺陷检测的灵敏度与准确性。此外还具备超声卡硬件故障自检能力，实时反馈设备运行状态，方便维护调试。 4.8 选项菜单功能 选项菜单承担系统的全局配置，由窗口管理和硬件参数两个板块组成，用于让系统适配不同硬件设备并自定义操作界面。其功能如下： 窗口管理：各类功能窗口都能自由打开、关闭与缩放，具体包括超声卡监测窗口、运动控制窗口、扫描参数窗口、数据输出窗口以及3D实时监控窗口。通过这些窗口，超声信号数据、设备运动状态、扫描进度和3D工件模型都可以随时查看，检测过程因此处于可视化监控之下。 硬件参数设置：可自定义机械参数、匹配运动控制卡类型并选择采集卡类型，能依据设备硬件配置和检测需求调整运动精度、采集速率、机械限位等关键参数，使系统适用于不同硬件配置的设备，增强兼容性与扩展能力。 4.9 钎着率菜单功能 钎着率菜单是面向专项检测的功能模块，专为钎焊复合工件设计，也是材料焊接与钎焊工艺质检的核心所在。系统通过采集钎焊层的超声反射信号来分析钎焊区域的结合状态，自动算出工件的钎着率数值，能够识别钎焊层的脱粘、虚焊、未钎透和局部空洞等缺陷，并出具钎着率检测报告，为钎焊质量评估与工艺改进提供数据支撑，常用于复合材料和钎焊构件的专项质检与科研检测。 4.10 用户菜单功能 用户菜单承担系统的权限管理职能，能够管理多用户账号、划分权限等级、记录操作日志并修改账号密码。系统可建立管理员、操作员、访客等权限不同的账号，把设备操作、参数修改、数据导出与报告打印等权限区分开，以此规范设备使用流程，避免非专业人员误操作引起设备故障或数据丢失。所有用户的操作日志都会被自动记录，设备使用情况全程可追溯，符合工业设备规范化管理的要求。 4.12 工具菜单功能 工具菜单汇集了用于辅助运维、参数调试与数据优化的多种工具，包括系统自检、参数备份与恢复、数据批量导出、图像批量处理、设备精度校准、日志查询以及系统参数重置。借助它可以完成日常故障自查、批量保存并复用检测参数、快速整理大批量检测数据，明显提升设备运维与检测作业的效率；工具参数还支持自定义，能适应不同用户的操作习惯。 5 系统操作通用流程 为保证检测工作的标准化与规范化，本系统的通用操作流程如下，所有工件的检测均按此流程执行，以确保数据准确、流程合规： 设备开机自检：开启设备和系统软件，对超声卡、运动控制卡、轴体与探头做硬件自检，确认设备运行正常。 项目新建配置：在文件菜单中建立检测项目，填入工件型号、材质、尺寸等基础信息。 参数预设调试：依据工件形态，在开始菜单里选定对应的扫描模式，并配置超声参数、扫描速度与检测精度等硬件参数。 扫描方案制定：打开扫描菜单，为该工件制定扫描轨迹，并完成探头校准、标准点标定与轴体复位。 全自动扫描执行：开启扫描功能后，系统自动扫查并采集工件全域数据，其间可按需暂停、停止或回退。 图像优化分析：扫描结束后，用图像菜单改善成像效果，查看图像数据与直方图，完成图像预处理。 缺陷测量评估：借助测量菜单标注缺陷、测量尺寸并评估缺陷等级，形成检测数据。 专项检测分析：对钎焊工件开启钎着率功能做专项检测，输出钎着率数据。 数据留存输出：把项目文件与检测图像保存下来，并按需要打印检测报告或导出数据，最后完成检测归档。 设备复位关机：检测结束后，让设备退回安全点位，关闭系统软件并断电，结束全部操作。 6 系统维护与安全规范 6.1 设备核心维护优势 HS-D100水浸超声成像自动检测系统采用模块化设计、智能化运维与低损耗结构，可明显降低运维成本和故障概率。与传统超声检测设备相比，本系统具备多项维护方面的优势，适合工业现场长期连续量产使用： 模块化集成设计，维修便捷高效：整机把超声检测模块、运动控制模块、水循环模块与工控模块独立集成，模块之间互不牵连且接口标准化。一旦出现轻微故障，可以准确定位到出问题的模块，不必拆解整机，单独检修或更换该模块即可，维修停机时间明显缩短。一体式探伤设备出故障后通常要整机排查、解体维修，停机往往长达数天；本设备单次故障的维修时间能控制在2小时以内，有利于保障产线连续作业，减少停产带来的损失。 智能自诊断预警，提前规避故障：设备配有智能运维监测系统，能够全天候掌握超声探头、运动电机、水循环系统、供电系统与信号采集系统的运行情况，温度、转速、信号精度、水位、压力等关键数据均被实时采集。系统内置故障预警模型，可提前判断探头损耗、电机卡顿、水路堵塞与信号偏移等隐患，主动弹窗提示并推送运维建议，支持提前保养、提前更换易损配件，从源头减少突发故障，降低故障率并延长设备使用寿命。 水循环自清洁系统，降低养护成本：设备配有闭环的水循环过滤、除菌与自清洁系统，内部设有多级精密滤芯和紫外线除菌模块，可自动滤掉水中杂质、抑制微生物滋生，防止水质浑浊以及杂质附着在探头和工件上，保证超声信号长期稳定。系统支持自动排污与自动换水，不必人工频繁清理水槽或更换水源，养护工作量随之减少。防水密封结构也做了同步升级，核心电气部件与运动部件均经过防水防腐处理，避免水汽侵蚀与锈蚀老化，适合长期水浸作业，部件损耗更少。 核心配件耐用性强，损耗成本极低：设备标配的超声探头为工业级高耐磨型号，选用进口压电晶体材料，抗衰减、耐水浸、寿命长，使用寿命比普通探头提高3倍以上；运动轴由精密滚珠丝杠配合伺服电机驱动，传动平稳、磨损很小，长期运行不会出现定位偏差，也无需频繁校准精度。整机没有易损易耗的大件，只有滤芯、密封垫这类小配件需要按期更换，全年配件损耗成本不到传统设备的30%，运维经济性十分明显。 精度自动校准，无需人工频繁调试：设备内置了全自动的精度校准程序，每次开机或每日投产之前，探头精度、运动定位、声速参数与水位参数都会被自动校准修正，长期使用不必人工手动调校，人工校准带来的偏差也随之避免。设备长期运行时精度稳定，既不漂移也不偏离，人工运维操作减少，对操作人员的技术门槛随之降低，同时保证批量检测数据的一致性与准确性。 防尘防腐一体化防护，适配工业复杂工况：整机采用钣金喷涂防腐工艺，工作台与运动部件选用不锈钢防锈材料，工控系统配有防尘防潮结构，可以适应工厂粉尘、潮湿以及温差波动等复杂工况。设备抗干扰、抗老化能力较强，长期连续运行不容易出现结构损坏或电路故障，环境适应性好，能降低恶劣工况下的运维难度和故障概率。 6.2 日常维护规范 每天开机前查看水槽水位、探头状态和轴体运转是否灵活，清掉水槽内的杂质，保证耦合水质清洁。 每次检测结束后立刻保存检测数据，并擦净设备台面与探头上的水渍，防止设备锈蚀和探头受损。 定期利用系统的工具菜单做设备自检和参数校准，保证扫描精度以及信号采集的稳定性。 探头库参数应定期更新；按检测需求换用探头之后，要及时匹配硬件参数，确保设备适配到位。 系统参数与检测数据要定期备份，以免数据丢失，让检测档案保持完整并可追溯。 6.3 安全操作规范 操作人员应通读本说明书的全部功能和操作流程并持证上岗，非专业人员不得违规操作设备。 设备运行期间不得触碰运动轴体、扫描探头与工件平台，以免发生机械碰撞、损坏设备或造成人员受伤。 不得随意改动系统硬件核心参数与超声卡精密参数；参数调整须由专业人员按检测需求进行。 设备一旦出现信号异常、轴体卡顿或软件报错等故障，须马上停止操作并断电排查，不得带着故障继续运行。 操作时严格遵循权限分级，越级修改系统配置或删除历史检测数据的行为一律禁止，以此保证系统运行安全和数据完整。 7 常见故障与解决方案 超声信号微弱、杂波过多：先查看探头是否干净、耦合水是否纯净，再重新校准超声卡参数，并对信号增益与滤波参数做相应调整。 扫描轨迹偏移、定位不准：先执行轴体回零与中心点复位，接着重新标定标准点和标块架，最后校准机械运动参数。 图像成像模糊、畸变严重：改善C扫参数与背景设置，重新设定扫描速度和扫描间距，并对图像参数做修正。 项目文件无法保存、导出：核对设备的存储路径与剩余存储空间，把文件菜单的选项参数重置后再重启系统软件。 硬件设备无法联动：查看运动控制卡与超声卡是否连接正常，重新匹配硬件参数后重启设备自检。

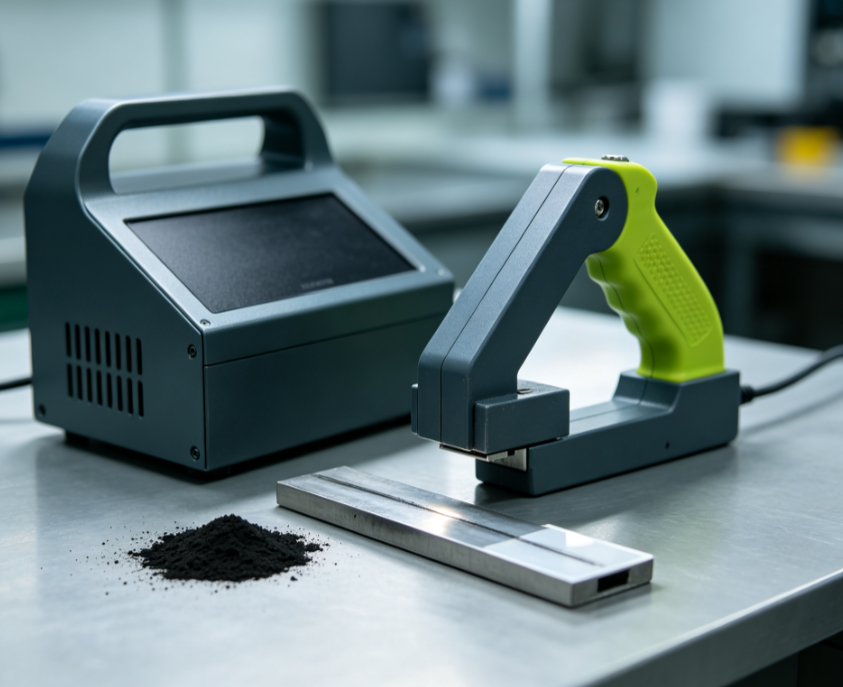

磁粉探伤检测仪
1 概述 本系列CDX便携式磁粉探伤仪依据铁磁性材料的漏磁检测原理研制，可直接在现场投用。检测时对铁磁性工件施加磁化磁场，一旦工件表层或浅层出现裂纹、夹渣、气孔、分层等不连续性，该部位便形成漏磁场，磁粉在此聚集后显现出肉眼可辨的磁痕，检测人员据此判断缺陷的部位、长度与形态。三款机型定位各有侧重：HS-CDX-200为交直流两用机型，表面与近表面缺陷均可兼顾；HS-CDX-300是轻量化交流机型，多用于焊缝现场的批量普查；HS-CDX-500为磁化电流可调、内置退磁的交流机型，适合探伤后需控制剩磁的精密构件。整机可配用A、D、E、O四种互换探头：A马蹄式探头面向角焊缝，D可调极距电磁轭适用于平面及曲面构件，E交叉旋转磁场探头针对焊缝设计，单次扫查即可同时发现横向与纵向裂纹，O环形线圈则为轴类、螺栓类小型回转件提供周向磁化。产品因此广泛服务于特种设备、钢结构工程、机械制造、轨道交通及石化电力等领域，承担在役检验与出厂质量把关任务。 2 主要技术参数表 项目 HS-CDX-200 HS-CDX-300 HS-CDX-500 磁化电源 交流/直流两用 交流 交流，连续可调磁化电流 输入电源 AC220V±10%，50Hz AC220V±10%，50Hz AC220V±10%，50Hz 额定功率 1100W 800W 900W 提升力（交流工况） ≥45N ≥45N ≥45N 提升力（直流工况） ≥180N 无直流输出 无直流输出 标配探头 A、D、E、O探头全套 A、D、E、O探头全套 A、D、E、O探头全套 磁化深度 表面2mm，近表面可达4mm 仅表面约2mm 仅表面约2mm 退磁功能 无内置退磁，需外接退磁装置 无内置退磁 本机内置交流退磁功能 电流调节方式 交直流档位切换，分级调节 固定输出 可控硅连续无级调节 整机重量 约8.5kg 约6kg 约7.2kg 工作环境温度 -10℃～+45℃ -10℃～+45℃ -10℃～+45℃ 相对湿度 ≤80%（无凝露） ≤80%（无凝露） ≤80%（无凝露） 保护功能 过流、过热保护 过流、过热保护 过流、过压、过热、漏电多重保护 执行标准 NB/T47013、JB/T4730 NB/T47013、JB/T4730 NB/T47013、JB/T4730 3 适用行业及应用场景 3.1 压力容器与压力管道（锅炉、石化储罐、压力管道） 3.1.1 大型原油储罐罐壁对接焊缝在役定期检测（推荐机型 HS-CDX-200） 场景背景：容积较大的立式原油储罐服役周期长，介质腐蚀、压力循环与温度波动三者相互叠加，容易在罐壁对接焊缝和T型接头处萌生疲劳裂纹、腐蚀开裂。按特种设备相关规范，储罐每6~12年须完成一次全面定期检验，其中焊缝表面及近表面缺陷的磁粉探伤属必检项目。储罐体积庞大，无法转运到车间，只能由便携式探伤设备进入罐内作业；同时罐壁焊缝除表面开口裂纹外，焊接过程中形成的未焊透、夹渣等缺陷还常潜伏于焊缝浅层（近表面），单用交流探伤难以稳定检出，因此本场景选用交直流两用的HS-CDX-200磁粉探伤仪。 设备应用过程：作业开始前先落实安全准备，完成罐内通风与气体检测并确认合格，再搭设作业脚手架。随后预处理焊缝检测区域，打磨清除焊缝表面的油漆、锈蚀与氧化皮，直至露出金属光泽，并清洁表面油污。备好黑水磁悬液与A1型试片，在待检焊缝一侧以试片完成灵敏度校验，确认设备磁化系统与磁悬液系统均处于正常状态。检测主体采用E型交叉磁轭探头，以交流磁化模式扫查焊缝表面，用于发现横向、纵向表面裂纹；对怀疑存在皮下缺陷的部位，切换到直流磁化模式，借助直流磁场较强的穿透能力检查焊缝近表面的夹渣、未熔合等缺陷。磁化期间同步喷洒磁悬液并观察磁痕显示，随即标记缺陷位置、拍照留存。因HS-CDX-200不带内置退磁，单条焊缝检测结束后需用外接退磁器对该区域退磁，避免工件剩磁吸附粉尘。全过程记录环境温度、磁化参数、缺陷位置与长度，据此形成无损检测报告。整条储罐焊缝按分段方式推进检测，其中T型接头和罐底大角焊缝的角接区域改用A马蹄探头重点扫查，凡超标缺陷一经确认立即标记，安排后续打磨复检与返修。全部检测完成后汇总探伤记录与影像资料，提交特种设备检验部门存档，作为储罐安全评估的依据。本场景单次检验中，罐壁一条焊缝即可长达数百米，HS-CDX-200的交直流双模式能够满足标准对近表面缺陷的检测要求，与特种设备检验规范相适配。 3.1.2化工高压管道对接焊缝定期检测（推荐机型HS-CDX-200） 场景背景：化工装置内的高压管道输送高温高压且具腐蚀性的介质，长期承受压力交变与介质冲蚀，焊缝区域容易萌生疲劳裂纹，裂纹一旦扩展便可能导致介质泄漏乃至爆炸等严重安全事故。按压力管道定期检验的有关规范，管道焊缝须开展磁粉探伤。管道多布置在管廊支架之间，作业空间狭窄，固定式探伤机无法就位，必须使用便携设备。此外，管道焊接接头除表面裂纹外，热影响区还常带有埋藏较浅的近表面缺陷，而仅靠交流磁粉只能查出开口于表面的裂纹，皮下缺陷存在漏检风险，因此选用HS-CDX-200。 设备应用过程：检测前先隔离管道待检焊缝区域，完成工艺泄压与降温，确认作业安全。在待检焊缝两侧各50mm范围内打磨除锈、除漆，并清理表面油污。借助A1试片校验HS-CDX-200，确保磁化系统灵敏度符合要求。管道直段的对接焊缝由E交叉磁轭探头负责，在交流磁化模式下扫查，用以快速查出表面横向、纵向裂纹；遇到弯头、三通这类应力集中的管段，则切换为直流磁化模式，借磁场更深的穿透能力检查热影响区的近表面缺陷。磁化时探头匀速移动，同步喷淋黑水磁悬液，观察磁痕显示，注意区分伪磁痕与真实缺陷。发现可疑磁痕时重复磁化加以验证，并记录缺陷坐标、长度与形态。检测结束后用外接退磁装置消除管道焊缝剩磁，防止管道吸附铁屑而影响后续运行。凡超标缺陷位置均做好标识并通知施工单位返修，返修结束后再用HS-CDX-200复检，确认缺陷确已消除。探伤影像与原始记录汇总归档后交由特检机构审核，作为该段管道继续投用的检验凭证。管廊现场作业空间受限，HS-CDX-200机身便携、探头换装快捷，可覆盖直管、弯头、三通等多种焊缝形式，符合化工管道在役检验的各项要求。 3.2 钢结构工程（厂房钢结构、桥梁、网架） 3.2.1大跨度钢桥梁现场焊缝探伤检测（推荐机型HS-CDX-300） 场景背景：公路与铁路钢箱梁桥长期受车辆交变载荷及风雨侵蚀作用，钢箱梁板块间的对接焊缝、加劲板角焊缝是疲劳裂纹的高发部位。无论是桥梁竣工验收还是定期安全评估，都要求对焊缝实施磁粉探伤。桥梁构件属大型固定结构，无法拆卸运回车间，只能在现场高空作业，因而对设备重量与便携性的要求极高；该场景的检测目标以表面开口疲劳裂纹为主，并无强制的近表面缺陷检测要求。HS-CDX-300这款轻量化交流磁粉探伤仪自重只有6kg，正好契合高空吊篮的作业条件，在钢结构桥梁探伤中应用十分普遍。 设备应用过程：正式作业前先做高空作业安全交底，搭好吊篮或脚手架，并落实防坠落防护措施。对待检焊缝区域打磨，清除防腐涂层、锈蚀与飞溅，露出母材金属表面，再用清洗剂清理油污。备好黑水磁悬液与A1灵敏度试片，在母材上粘贴试片完成灵敏度验证，确认HS-CDX-300磁化状态正常。针对钢箱梁的长对接焊缝，选用E型交叉旋转磁场探头——该探头单次扫查即形成旋转磁场，横向与纵向裂纹一并检出，长焊缝的检测效率因此明显提高。作业人员手持HS-CDX-300主机，让探头贴着焊缝匀速行进，行进速度保持在2~3mm/s，并同步喷洒磁悬液，待光线条件合适时观察磁痕显示；对加劲板、隔板的角焊缝，更换A马蹄探头，重点检测角焊缝根部——该处属应力集中位置，是疲劳裂纹的高发区。检测过程中对发现的缺陷逐一拍照、定位并记录长度。HS-CDX-300不带内置退磁，而桥梁钢结构通常对剩磁无严格要求，一般无需额外退磁。整条钢箱梁按分段方式完成探伤，其中支座附近及跨中这类高应力区域的焊缝列为重点。检测结束后汇总全部缺陷记录，出具无损检测报告，作为桥梁竣工验收或桥梁健康评估的资料。桥梁高空作业对负载有限制，HS-CDX-300轻便，单人即可携带操作，配合E交叉磁轭可明显压缩长焊缝的检测工时，适合钢结构大批量焊缝表面普查。 3.2.2 大型厂房钢格构柱、网架焊缝检测（推荐机型HS-CDX-300） 场景背景：大型工业厂房与会展中心多采用钢格构柱、空间网架结构，构件之间存在数量可观的管相贯焊缝和角焊缝，焊接施工时较易出现表面裂纹、气孔一类焊接缺陷。厂房钢结构安装结束后须做探伤验收，一些建成年份较早的厂房则要定期检测，用以排查服役期产生的疲劳裂纹。网架杆件分布分散、作业点多，现场检测任务量较大，而检测需求以表面开口裂纹为主，不需要检出深层近表面缺陷。HS-CDX-300机身轻巧、上手容易，探头拆装也很便捷，能够胜任多点位的快速普查。 设备应用过程：进入现场检测前先搭好移动脚手架，逐根处理网架杆件的相贯焊缝表面，打磨去除防锈漆、焊渣及氧化皮，使焊缝表面恢复洁净。随后用A1试片校验HS-CDX-300的设备灵敏度，确认磁化效果合格后开始检测。针对圆管相贯焊缝，优先采用E交叉磁轭探头沿焊缝环绕扫查，快速查找表面横向、纵向裂纹；杆件角焊缝部位更换A马蹄探头，用于检测焊根裂纹。探头匀速移动，同步喷洒磁悬液，观察磁痕，区分伪显示与真实缺陷。遇到疑似缺陷时重复磁化确认，标记缺陷位置并记录其尺寸。厂房网架的检测点位相当分散，机身轻便的HS-CDX-300便于检测人员在不同杆件之间快速转场，探头更换简单，多点检测效率明显提升。全部杆件探伤完成后整理探伤记录，形成钢结构无损检测报告，作为工程竣工验收资料。网架检测的目标只是查出表面焊接裂纹，而HS-CDX-300交流磁化灵敏度高、日常维护也简单，面对数量多且分布分散的构件，可较快完成现场探伤。 3.3 机械装备制造（轴类、齿轮、紧固件精密零部件出厂检测） 3.3.1工程机械销轴、齿轮精密零部件出厂探伤（推荐机型 HS-CDX-500） 场景背景：工程机械所用的挖掘机销轴与变速箱齿轮，都是承受交变载荷的重要受力零件，在锻造、热处理与磨削加工过程中容易产生淬火裂纹、磨削裂纹和锻造裂纹，因此零件出厂前必须进行磁粉探伤，以检出表面缺陷。零件探伤后若留有剩磁，后续机加工切削阶段会吸附铁屑、划伤加工面，进而影响装配精度，因而退磁环节不可省略。HS-CDX-500兼具连续可调磁化电流和内置退磁能力，无需额外配外接退磁设备，适合精密机加工零件的探伤。 设备应用过程：零件进厂探伤前，先完成表面清洁，去除切削液、油污与氧化皮，使表面保持干燥洁净。随后为HS-CDX-500接通220V电源，用A1试片完成设备灵敏度校验，再按零件尺寸与材质调整磁化电流，通过可控硅连续调节输出磁场，以适配不同规格的销轴与齿轮。对短销轴、螺栓类零件，使用O环形线圈实现周向磁化，用于检出轴向裂纹；齿轮端面与齿根位置使用D可调极距电磁轭探头，其中齿根属应力集中高发区域，重点检测磨削裂纹。磁化过程中喷洒黑水磁悬液，观察磁痕、标记缺陷并记录缺陷尺寸。探伤完成后直接启用HS-CDX-500的内置退磁功能对工件退磁，随后以高斯计复测剩磁，确保其符合图纸的技术要求，防止剩磁继续吸附铁屑。对检出超标缺陷的零件单独隔离，不合格件予以返修或报废，合格零件流转到下一道机加工工序。每批零件探伤结束后，逐项记录磁化电流参数、检测数量与缺陷统计，据此出具出厂无损检测报告。磁化电流可连续调节，使HS-CDX-500能适配多种规格的精密零件；退磁能力集成在本机之中，不必再配外接退磁装置，因而十分适合机加工车间的小批量精密构件检测，精密零件的剩磁管控难题也随之得到解决。 3.3.2起重设备高强螺栓出厂质量探伤（推荐机型HS-CDX-500） 场景背景：起重机械、风电设备所用的高强螺栓承受很大的拉伸与交变载荷，在锻造、滚丝及热处理工序中容易产生表面裂纹，螺栓一旦断裂可能酿成起重坍塌一类重大事故。鉴于高强螺栓属于安全关键件，出厂时须逐件（100%）完成磁粉探伤；螺栓探伤后残留的磁场会吸附金属碎屑，在螺纹装配环节造成磨损，所以退磁处理不可省略。HS-CDX-500同时具备可调磁化电流与内置退磁能力，与螺栓的批量探伤作业十分契合。 设备应用过程：待检测的高强螺栓先清洗，去除表面防锈油与金属碎屑后晾干。给HS-CDX-500通电，用A1试片核对探伤系统灵敏度。按螺栓直径规格调节HS-CDX-500的磁化电流，以O环形线圈探头套装螺栓做周向磁化，用于查出杆部与螺纹段的轴向裂纹；头部则换用D可调电磁轭探头，检查圆角位置有无锻造裂纹。磁化时喷洒磁悬液，观察磁痕以识别裂纹缺陷。探伤完成后开启本机内置退磁功能对螺栓退磁，并以高斯计复测剩磁，确认各项剩磁指标符合出厂规范。判定不合格的螺栓按类别隔离存放，不再流入装配工序，合格品则包装入库。同批次作业中完整记录磁化参数与缺陷数量，并随产品向客户交付对应的探伤合格报告。得益于连续可调的磁化电流，HS-CDX-500可覆盖M16~M64各规格高强螺栓；退磁功能与主机一体化，配套设备相应减少，在零部件厂的质检工位上使用较为合适。 4 可按需定制和OEM 4.1 按需定制服务 探头定制：可供应加长型E交叉磁轭、极距特殊的D探头、适配异形工件的专用马蹄A探头，以及大口径环形O线圈；荧光黑光一体化探头同样在可定制范围内，配合荧光磁粉检测使用。 电源定制：可加装锂电无线供电模块，形成无市电条件下的野外作业版本；另可按需提供低压安全供电版本。 功能定制：可加装缺陷拍照与存储模块、蓝牙数据传输及数字化记录模块；也可增设声光报警功能，或增加用于显示电流、提升力数值的数字化模块。 外壳与防护定制：可提高防护等级，采用防水防尘外壳，并按化工防爆区域的使用要求做防爆结构设计。 配套成套定制：可将磁悬液、试片、试块、工具箱，以及退磁器和黑光灯等一并打包，形成全套成套供货方案。 4.2 OEM代工服务 可承接整机OEM贴牌生产，按客户提供的品牌LOGO、产品铭牌、包装及说明书进行定制。OEM分为裸机与成套设备两种模式，客户可自行指定技术参数，出厂检验报告随机一并交付。具备批量供货能力，可承担项目招投标的成套设备供货，按招标技术条款调整设备技术指标，并提供原厂资质文件。 5 安装与调试操作流程 5.1 安装步骤 开箱检查：开箱后核对主机型号、探头、电源线、配件与合格证，并检查主机外壳、线缆有无破损。 装配探头：按检测需求在A/D/E/O探头中选用，把探头插头对正主机接口后锁紧，确认连接牢靠。 电源接线：确认现场为AC220V供电且地线可靠接地，再将电源线接入主机电源插座。 配件准备：备齐磁悬液与试片，以及毛刷、喷壶、砂纸、清洗剂等用品，并准备好记录表格。 5.2 调试流程 通电前检查：先确认主机电源开关处于关闭位置，再查看线缆是否破损、有无短路。 通电开机：合上电源开关，观察主机指示灯能否正常点亮。 灵敏度校验：取清洁的铁磁性试块并粘贴A1试片，安放探头后开启磁化、喷洒磁悬液，观察试片上人工缺陷的磁痕是否清晰可辨，以此确认设备灵敏度达到标准要求。 参数设置：HS-CDX-200按需在交、直流两种模式间切换；HS-CDX-300属固定交流输出，无需另行设置；HS-CDX-500则把磁化电流调到合适档位。 试磁化：在待检工件的无缺陷区域先行试磁化，确认探头提升力与磁场稳定，无异常异响或过热现象。 退磁测试（仅HS-CDX-500）：对试块完成磁化后启用内置退磁，再以高斯计测量剩磁，验证退磁功能是否切实有效。 正式检测：上述校验合格后，方可开展工件探伤作业。 5.3 作业后收尾 关闭电源并拔下电源线，拆下探头，清理探头表面附着的磁粉，最后将设备与探头一并收纳到防护工具箱内。 6 常见故障排查与解决 故障现象 可能原因 解决方法 通电后无电源，指示灯不亮 1.市电停电； 2.电源线断路； 3.电源保险丝熔断 检查插座是否正常供电；更换电源线；打开主机换上同规格保险丝，排除短路后再上电 探头磁化时无磁场，试片不显示磁痕 1.探头接头松动； 2.探头线圈断线； 3.主机内部功率模块故障 重新插拔并锁紧探头插头；检查探头线圈，损坏则更换探头；主机需返厂检修 磁化时提升力不够，磁场偏弱 1.探头极面脏污、磁粉堆积； 2.工件表面锈蚀导致间隙过大； 3.供电电压偏低 清除探头极面上的油污与磁粉；打磨工件检测区域；改用稳压电源并检查输入电压 主机运行一段时间后因过热保护停机 1.连续工作时间过长； 2.散热口被堵塞； 3.环境温度过高 停机冷却30分钟；清理主机散热孔内的灰尘；避开高温环境，采用间歇作业方式 HS-CDX-500退磁功能不起作用 1.退磁电路故障； 2.工件尺寸偏大 重启主机后重试；大工件可另配外部退磁器；故障仍无法排除时联系厂家维修 主机漏电，触碰外壳有麻手感 1.地线未可靠接地； 2.线缆绝缘破损 重新做好设备接地；立即停止使用，更换破损电缆并检修绝缘 磁痕显示杂乱，出现大量伪显示 1.工件表面不洁净； 2.磁化参数选择不当； 3.工件表面有划痕、毛刺 打磨并清洁工件；调整磁化模式或电流；打磨去除工件表面的划痕与毛刺 重要提示：主机内部电路出现故障时请勿自行拆机，应联系厂家售后维修。 7 设备维护优势 模块化设计，维修便捷：主机与探头采用分离式模块化结构，探头作为独立易损件，损坏后可单独更换，不必整机返厂维修，停机时间因此明显压缩；电路接口做了标准化处理，配件通用性好，CDX全系列探头均可互换，备件采购成本也随之下降。 故障率低，使用寿命长：设备采用成熟的可控硅电路，对电压波动有较强适应性，核心元器件均选用工业级器件；外壳使用高强度工程塑料，具备抗冲击能力，可适应工地、野外、高空等恶劣现场环境；在保养得当的前提下，整机使用寿命可达8~10年。 维护成本低：日常维护只需清洁探头极面和电源线，保养流程并不复杂；易损件仅有探头、电源线、保险丝三类，备件价格低廉，也不存在高额的定期维保支出。 通用互换性强：A/D/E/O四类探头在 HS-CDX-200/Ⅲ/V三个型号上完全通用，单位只需配一套探头，即可在多台主机间轮换使用，配套采购成本因此得到有效控制。 配套服务完善：厂家提供免费操作培训，并不定期开展远程技术指导；设备可接受年度校准并出具校准证书，满足特种设备检验、工程验收及内审体系的各项要求。 防护性能好：主机设有过流、过热与漏电保护，出现误操作时自动停机，既保护设备也保护操作人员，降低误操作造成设备损坏的风险。 8 安全注意事项 设备必须可靠接地，作业时应佩戴绝缘防护用品；在潮湿环境下作业需加强漏电防护。 设备处于通电状态时不要插拔探头，以免接口打火损坏设备。 不得在易燃易爆气体环境中使用本设备（YC永磁机型除外）。 探伤作业时注意保持通风，避免吸入磁悬液气雾。 设备严禁重压与摔落，运输时应使用专用防护箱。

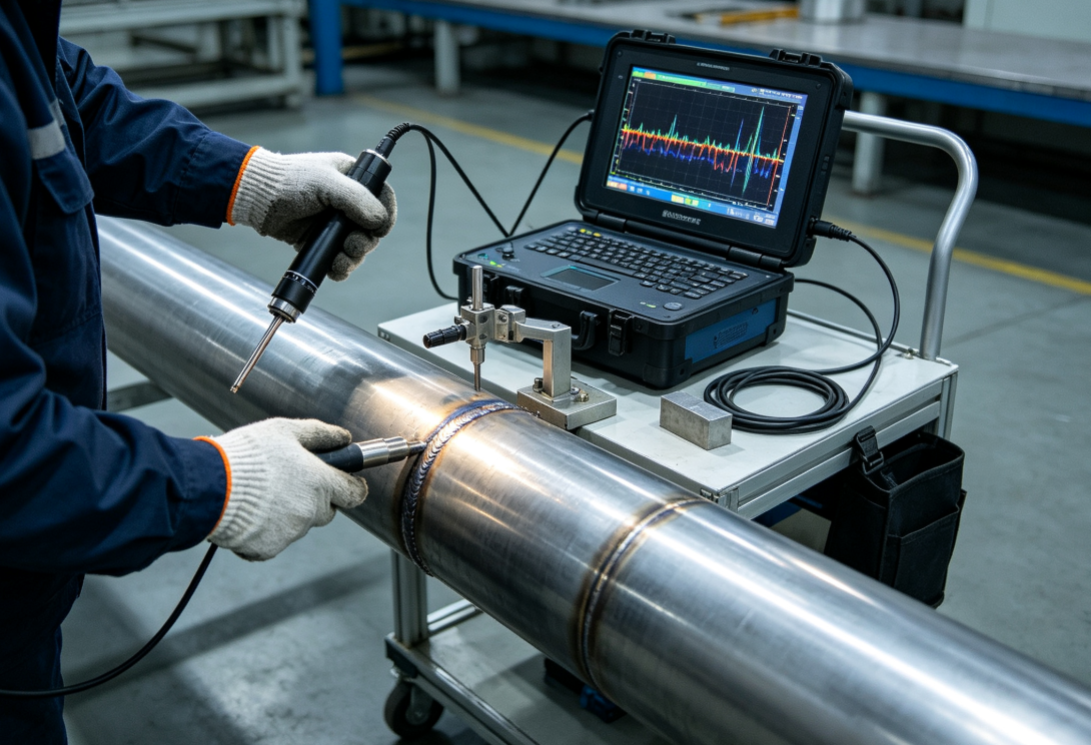

HS-ET涡流探伤检测仪
产品概述 本系列涡流探伤仪以电磁感应产生的涡流效应为检测依据：探头线圈通入交变电流后形成交变磁场，使导电金属工件表层及近表层感应出涡流；若工件存在裂纹、点蚀、折叠、夹杂等不连续性，涡流的流通路径随之改变，仪器同步采集阻抗变化并加以判读，完成缺陷识别、报警与数据留存。检测过程不依赖耦合介质，属非接触式测量，既可查工件表面与近表面缺陷，也适用于材质分选及镀层厚度测定。产品按使用形态分为便携式机型与在线自动化探伤系统两类，服务于冶金、管材、汽车零部件、钢结构等领域的无损检测需求。本系列现包含HS-ET200、HS-ET260两款便携式涡流探伤仪与HS-CT300、HS-CT360两套在线全自动涡流探伤系统，分别对应现场在役巡检和生产线出厂全检两类典型工况。 主要技术参数表 项目 HS-ET200便携式涡流探伤仪 HS-ET260便携式数字涡流探伤仪 HS-CT300焊管在线涡流探伤仪 HS-CT360多通道棒管材在线涡流探伤仪 检测原理 多频数字涡流 数字涡流，阻抗平面显示 多频涡流+穿过式线圈 多通道多频涡流，差动/绝对线圈 工作频率范围 50Hz～8MHz 100Hz～10MHz 1kHz～5MHz 200Hz～6MHz 增益调节 0～90dB，步进0.1dB 0～100dB，步进0.1dB 0～85dB自动增益 0～90dB，多通道独立增益 相位调节 0～360°连续可调 0～360° 0～360° 各通道独立0～360°相位调节 提离补偿 自动提离补偿，抑制表面起伏干扰 智能提离补偿 动态提离抑制 多通道独立提离补偿 显示方式 5.7英寸彩色液晶，阻抗平面+时基曲线 7英寸高清触控屏，阻抗图、条形图、频谱图 工业工控机大屏，实时波形+缺陷标记 10英寸工业触控，多通道同步波形显示 报警方式 声光报警，阈值可调 声光报警，缺陷存储 声光报警+自动剔除信号输出 声光报警，可对接外部分选机构 存储容量 内置16G，存储波形、检测报告 内置32G，可保存检测曲线、工件编号 硬盘500G，长期保存生产探伤记录 500G工业硬盘，海量生产数据 探头配置 兼容点探头、叉式探头、孔探头，可更换 兼容各类笔式、扇形、焊缝专用探头 配套穿过式环形线圈，适配管材外径 多通道阵列穿过式线圈，棒材 / 管材通用 供电方式 锂电池DC12V，连续工作≥8h 锂电池DC12V，连续工作≥10h AC380V±10%，50Hz AC380V±10%，50Hz 工作环境 温度-10℃～50℃，湿度≤85%无凝露 温度-10℃～55℃，湿度≤85%无凝露 0℃～45℃，防尘工业机箱 0℃～45℃，工业防尘防水机箱 外形尺寸 240mm×130mm ×60mm 260mm×150mm ×70mm 主机柜：1200 ×800×400mm 主机柜：1400 ×900×450mm 重量 1.8kg 2.2kg 主机210kg（不含机械机架） 主机260kg（不含输送机构） 核心功能 表面/近表面裂纹检测，镀层测厚，材质分选 焊缝探伤，孔裂纹检测，电导率测量，缺陷录像 焊管生产线连续探伤，缺陷定位，自动分选 无缝钢管、铜铝棒材、线材在线高速探伤 行业应用及场景描述 冶金管材行业 不锈钢焊管出厂在线无损检测（HS-CT300） 场景背景：不锈钢焊管大量用于石化介质输送、给排水管网及食品设备管路，其焊缝区域较易出现未焊透、表面微裂纹、焊瘤、折叠等缺陷。管材出厂前须按100%比例实施无损检测，而人工超声方式节拍慢，难以匹配高速连续成形的管材产线，抽检模式又留有漏检隐患。出口订单对探伤记录的可追溯性把关严格，要求设备实时标注缺陷位置并留存检测数据，以配合第三方检验认证。产线管材输送速度最高可达60m/min，探伤系统必须具备实时响应能力，缺陷一经检出即向后端气动剔除机构发出信号，自动把不合格管材分离出线。 设备应用过程：HS-CT300在线涡流探伤系统整体布置于焊管生产线定径工序之后。管材经输送辊道匀速通过穿过式涡流线圈，主机持续输出交变激励信号，在管壁表面感应出涡流；若焊缝区存在裂纹、气孔等缺陷，涡流信号发生畸变，阻抗平面波形随即出现明显偏移。系统内置多频处理算法，可抑制管材抖动与壁厚轻微波动引起的提离干扰。开机前，操作人员依据管材规格（外径、壁厚、材质）在工控机上预设探伤参数与报警阈值，并借助含人工刻槽的标准缺陷对比试块完成校准。运行中，系统实时绘制探伤波形，自动对缺陷位置打标，同步保存管材编号、检测时间、缺陷波形等信息。缺陷信号一旦超出设定阈值，系统即触发声光报警，并向产线分选机构输出开关信号，驱动气动挡板动作，把不合格管材分流。检测结束可导出PDF探伤报告，供质检归档与出口商检使用。整线连续作业、无需停机抽检，一条产线仅配1名巡检人员监控设备状态，管材出厂检测覆盖率显著提高，可满足国内外管材产品质量标准要求。 铜铝棒材原材料进厂全检（HS-CT360） 场景背景：铜棒与铝棒是新能源导电构件、汽车连接器的基础原材料，在轧制、拉拔过程中表面易产生起皮、横向裂纹、结疤、夹渣等缺陷。这类棒材若流入后续机加工工序，加工出的零件往往直接报废，原材料与工时损失都很大。部分出口订单明确要求原材料逐根探伤，而人工手持便携式设备检测速度慢，长棒材检测劳动强度大，难以胜任大批量进厂验收。加之棒材规格跨度大，直径从8mm到80mm不等，设备需支持多通道参数独立调节，并能兼容多种规格工件的快速切换。 设备应用过程：HS-CT360多通道在线涡流探伤系统与上料架、输送辊道、下料分选台配套，共同构成完整的检测线。棒材由自动上料机构逐根送入输送轨道，匀速通过多通道穿过式线圈组；各通道可分别设定增益、相位与报警阈值，同步采集棒材圆周方向的涡流信号，用以识别表面及近表面缺陷。正式检测前，用同材质且带人工缺陷的标准试棒校准，标定缺陷灵敏度。检测中，工控大屏同时呈现全部通道波形，逐根监控棒材的探伤状态。发现缺陷时，系统记录棒材编号、缺陷信号幅值与位置，并触发声光报警，下料端分选机构随即把缺陷棒材分拣至不合格料筐，合格品自动流入成品料区。系统支持批量数据存储并可导出检测记录，便于原材料入库质检台账管理。更换不同直径的铜铝棒材时，只需快速切换线圈工装与检测参数，即可适配多规格来料检测，取代人工手持探伤方式，检测效率提升5倍以上，为后续零部件加工良品率提供保障。 石油化工行业 石化厂区压力管道焊缝现场涡流检测（HS-ET200） 场景背景：石化工厂的工艺管道长期处于高温与介质腐蚀环境中，焊缝部位属应力集中区，运行时间一长便可能萌生疲劳裂纹与腐蚀坑；裂纹一旦扩展至泄漏，极易引发火灾或有毒介质外泄等重大安全生产事故。厂区管线走向复杂，大量管道架空敷设，部分管道外层的薄防腐涂层不便拆除，作业空间狭窄，大型自动化探伤设备无法进入现场。第三方无损检测单位因此需要便携式设备到现场执行定期在役检验，且检测记录须符合特种设备检测规范。传统磁粉探伤要打磨工件并施加磁悬液，现场工序繁琐，对不锈钢、铝合金等非铁磁性管线也不适用。 设备应用过程：检测人员携HS-ET200便携式涡流探伤仪及配套的叉式焊缝探头到达现场作业位置。作业前清除焊缝表面的浮尘与油污，薄防腐涂层可予保留（无需完全打磨去除），随后在同材质管道标准试块上调整仪器增益、频率与报警阈值，完成灵敏度校准。扫查时手持探头沿焊缝走向匀速移动，仪器屏幕实时显示阻抗平面信号；焊缝若存在表面微裂纹或腐蚀缺陷，涡流信号即发生偏移，仪器随即声光报警。检测人员标记缺陷位置、存储缺陷波形，并对可疑区域重复扫查复核。整机由内置锂电池供电，现场不必外接电源，狭小支架与高空管线部位同样能够作业。检测结束后，将仪器内保存的探伤波形、检测时间与工件信息导入电脑，编制正式无损检测报告，提交业主及特种设备监管部门。由于不使用耦合剂，检测完毕不会污染管道防腐层，现场检测工序大幅简化，可满足石化特种设备定期检验的要求。 换热器管束检修检测（HS-ET260） 场景背景：化工厂与热电厂的管壳式换热器，其内部换热管长期接触循环冷却水，管壁容易出现点蚀和疲劳裂纹，而管束支撑板部位又常带来信号干扰。单根换热管破损即会造成介质串漏、换热效率下降，严重时导致装置停车检修。换热器管束数量庞大，单台可达上千根管子，检修窗口期短，停机检修成本极高。管束内部空间受限，常规超声检测探头无法伸入管内，需采用便携式多频涡流设备搭配内置式管探头，逐根检测换热管内壁缺陷。 设备应用过程：检修人员使用HS-ET260便携式数字涡流探伤仪，配内置插入式管探头作业。检修前先拆开换热器端盖、清理管口杂物，再选用与换热管同材质且含人工缺陷的标准管，在设备上设置多频参数，以抑制支撑板产生的干扰信号，把真实的管壁缺陷与支撑结构干扰区分开来。检测时，探头自管口缓慢送入管内并匀速推进，仪器实时采集涡流信号，在触控屏上呈现阻抗曲线；管壁若有点蚀或裂纹，信号会出现明显变化，仪器报警并记录缺陷深度与位置。每检测完一根换热管，即保存对应的检测数据。全部管束检测结束后，筛出缺陷管、标记位置，作堵管或更换处理。HS-ET260自带缺陷录像存储功能，可回放检测波形，便于检测工程师复核缺陷、出具检修探伤报告。整套设备轻便，单人即可携带并操作，适配检修现场的临时作业，能缩短换热器停机检修工期，保障装置尽快复产。 汽车零部件行业 汽车底盘铝合金构件现场探伤（HS-ET200） 场景背景：新能源汽车底盘的铝合金支架、控制臂多采用铸造铝合金成形，铸造过程中易产生表面冷隔与微裂纹；车辆长期行驶承受交变载荷，微裂纹会持续扩展，最终可能引发底盘零部件断裂，造成行车安全事故。部分产品出厂后还需送到客户厂区或第三方实验室抽检，现场通常没有大型固定式探伤设备，须依靠便携式设备快速完成检测。铝合金属非铁磁导电材料，磁粉探伤无法适用，涡流检测是首选手段。 设备应用过程：质检人员携带HS-ET200设备与专用笔式探头到达待检零部件现场，清理构件表面油污即可，不需要大面积打磨，清漆薄层可予保留。随后采用带人工裂纹的铝合金标准试块校准设备，选定检测频率、设置报警阈值。扫查时手持探头在构件应力集中区域（转角、螺栓孔位置）缓慢移动，仪器实时监测涡流信号；一旦检出表面微裂纹，仪器声光报警，检测人员拍照并存储波形，标记缺陷工件。设备支持材质分选功能，可辅助筛查混料工件。检测完成后导出检测数据，形成抽检报告。设备由锂电池供电，适合多批次零部件的现场抽检，能快速识别铸造缺陷、拦截不合格件，避免缺陷零部件流入整车装配环节，保障车辆行驶安全。 汽车紧固件棒材原材料在线探伤（HS-CT360） 场景背景：高强度螺栓、螺母的原材料为合金结构钢棒材，棒材表面的折叠、裂纹、划痕等缺陷经热处理后会进一步扩大，导致紧固件在车辆振动载荷下断裂，直接引发安全事故。紧固件生产企业的原材料棒材来料量大，需要按100%比例在线探伤，人工检测效率低、漏检风险高。棒材规格多且生产线连续送料，要求探伤系统能快速切换参数，并与产线上下料机构联动，实现自动化检测与自动分选。出口海外的紧固件产品还需具备完整可追溯的探伤记录，以满足海外客户的质量审核。 设备应用过程：HS-CT360整套在线探伤系统安装在棒材下料工序的后端。棒材由输送机构匀速送入探伤工位，穿过多通道穿过式线圈。检测前采用标准缺陷试棒完成设备校准，并按对应规格棒材设置增益、相位与报警阈值；多通道同步采集圆周方向的涡流信号，识别表面裂纹与折叠。检出缺陷时，系统自动记录棒材编号与缺陷波形，并输出信号控制分选机构，把不合格棒材自动分离。工控机长期保存全部探伤记录，支持随时调取、导出报表，用于客户审核。更换不同直径棒材时，仅需更换线圈并调用预设参数方案，即可快速切换生产规格。整套系统可7×24小时稳定运行，替代人工抽检、实现原材料全检，保障高强度紧固件原材料质量稳定，满足国内外紧固件质量标准。 钢结构与特种设备检测行业 钢结构桥梁焊缝定期检测（HS-ET260） 场景背景：大型钢结构桥梁长期暴露于户外环境，在雨雪、温差与车辆交变载荷的共同作用下，钢箱梁焊缝、连接板等位置容易萌生疲劳微裂纹。这类表面微裂纹早期肉眼不可见，却会随车辆反复荷载不断扩展，严重威胁桥梁结构安全。桥梁检测作业多为高空作业，设备必须重量轻便，便于检测人员携带。桥梁防腐涂层若整体打磨，成本极高且会破坏原有防腐体系，而涡流检测可以保留薄涂层直接实施，减少打磨工作量。 设备应用过程：检测人员携带HS-ET260便携式涡流探伤仪和焊缝专用叉形探头，到达桥梁检测作业面。清理焊缝表面的浮锈与泥沙，保留薄防腐涂层。使用带人工刻槽的同材质试块校准设备灵敏度，设置探伤频率与报警阈值。随后手持探头沿焊缝全长匀速扫查，仪器的7英寸触控屏实时显示阻抗平面信号，用以捕捉焊缝表面及近表面微裂纹。出现缺陷信号时，仪器声光报警，检测人员标记缺陷坐标位置并保存波形文件。设备内置大容量存储，可连续存储大量检测数据，检测结束后导出报告。整套仪器单人即可携带，采用锂电池供电，高空作业无需拖拽电源线，作业难度大幅降低，涂层打磨工程量也随之减少，可高效完成桥梁钢结构定期安全检测，及时发现早期疲劳裂纹并提前开展维修加固，防范桥梁安全事故。 压力容器零部件进厂抽检（HS-ET200） 场景背景：压力容器的法兰、接管属承压部件，锻造加工过程中容易产生表面裂纹与折叠缺陷。承压部件的质量直接决定压力容器的安全，按照特种设备法规要求，承压锻件需要实施抽样无损检测。零部件进厂批次多，工件尺寸与形态各异，固定式探伤设备无法灵活适配各类异形锻件，需要便携式探伤设备在原材料仓库就地开展抽检。 设备应用过程：质检人员使用HS-ET200涡流探伤仪搭配笔式点探头作业。检测前清理锻件表面的氧化皮与油污，采用同材质带人工缺陷的对比试块校准仪器，调试增益与检测频率。随后针对法兰圆角、接管根部等应力集中区域逐点扫查，仪器实时监测涡流信号，检出表面微裂纹时即声光报警；检测人员记录工件编号与缺陷位置，并保存探伤曲线。设备还可辅助判断工件材质，用于筛查材质混料问题。检测完成后导出探伤报告，作为原材料入库验收的依据。设备小巧便携，可在仓库现场直接检测，不需要把工件转运到专门的探伤实验室，来料检验周期得以缩短，压力容器零部件的质量合规性更有保障。 按需定制与OEM说明 按需定制服务 本系列涡流探伤仪可提供深度定制。便携式机型HS-ET200、HS-ET260支持定制专用探头（焊缝叉式探头、内插式管束探头、小孔探头、异形曲面专用探头）；软件方面可定制中英文操作界面、自定义报表模板、缺陷分类算法、检测数据云端上传以及用户分级权限管理。在线机型HS-CT300、HS-CT360可定制机械输送机架、上下料机构、缺陷自动打标与气动分选系统，以适配管材、棒材的不同外径和输送速度；可增加多通道扩展、联动产线PLC并对接MES生产管理系统，使探伤数据上传至工厂信息化平台；还能按客户现场工况定制防尘、防潮、高温版本机箱，适配热带、高粉尘及潮湿车间。同时可按不同国家的无损检测标准调整算法，满足出口产品的检测规范要求。 OEM代工服务 可承接OEM贴牌生产，支持客户品牌LOGO定制、机身铭牌定制与开机界面定制，整机的硬件和软件均可按客户要求修改。便携式探伤仪可单独供应主机，由客户自行配套探头；在线探伤系统可单独供应探伤主机，机械输送机构由客户配套。OEM订单可提供全套技术文档、操作手册与出厂校准证书，支持批量供货，并配套海外出口商检资料。 安装与调试操作流程 便携式机型HS-ET200、HS-ET260 安装：先核对主机、锂电池、探头、信号线、标准试块等配件是否齐全；再将电池装入主机电池仓，连接探头信号线，确认接口锁紧、无松动。 调试：开机后设置工件材质与检测频率，使用标准对比试块进行灵敏度校准；调节增益与相位，把人工缺陷信号调整至规定幅值，并设置报警阈值；随后测试探头，确认提离补偿功能正常，保存参数方案备用。 检测操作：清理试件表面后，持探头平稳匀速扫查并观察波形，出现报警时复核缺陷；检测结束保存数据，关机并取出电池。 在线机型HS-CT300、HS-CT360 前期准备：将探伤主机柜就位，固定输送机架与线圈工装，连接380V动力电源并可靠接地，再接好分选机构的信号线缆；检查线路绝缘情况，确认无短路风险。 机械安装：装好穿过式线圈，调整辊道水平度，保证管材 / 棒材输送同心，避免工件与线圈摩擦；再安装缺陷打标器和气动剔除机构。 电气调试：上电启动工控主机，检查通讯信号是否正常；载入工件参数，使用标准缺陷试棒校准探伤灵敏度，调试多频参数并设置报警阈值；随后联动测试输送、打标与分选机构，确认检出缺陷时剔除机构动作及时、准确。 试生产：投入标准试样连续试运行30分钟，验证漏检率与误报率；微调参数至稳定状态后保存配方；培训现场操作人员，随后正式投产。 验收：连续批量试测合格后，办理交付验收。 常见故障排查与解决 故障现象 排查步骤 解决方案 主机无法开机（ET207/CYC9S） 1.检查电池电量； 2.检查电池接触触点； 3.电源板故障 电池没电更换电池；清洁金属触点；返厂维修电源板 信号基线漂移、噪声大 1.探头线缆破损； 2.工件表面油污、抖动； 3.接地不良 更换探头线；清理工件表面；在线机重新做可靠接地 缺陷漏检 1.灵敏度不足； 2.频率选择不合适； 3.探头磨损 重新用标准试块校准；调整检测频率；更换探头 频繁误报警 1.提离干扰大； 2.增益过高； 3.工件表面凹凸 开启自动提离补偿；降低增益；打磨工件表面凸起 在线系统分选机构不动作 1.信号输出线路断开； 2.PLC 通讯异常； 3.气动气源压力不足 检查信号线；重启通讯模块；调整空压机压力 触控屏无响应（HS-ET260 / 在线工控） 1.系统卡顿； 2.屏幕排线松动 重启设备；拆机紧固屏幕排线，排线损坏则更换 无法存储检测数据 1.存储空间满； 2.存储模块故障 清理历史数据；存储模块故障返厂更换 设备维护优势 模块化设计，维修便捷：整机硬件采用模块化结构，探头、信号采集板、电源模块彼此独立，故障部件可单独更换，无需整机返修，停机时间明显缩短；在线机型的探伤主机与机械输送部分相互独立，机械故障不会波及探伤主机。 长寿命探头与低运维成本：探头采用耐磨设计并配套保护套，耗材种类少；便携式探头通用性强，多款机型的探头可以互换，备件库存随之减少；设备不使用易损耗的耦合耗材，相比超声探伤无需持续采购耦合剂，长期运维成本更低。 远程技术支持：在线机型支持远程登录调试，软件参数调整与程序升级均可远程完成，海外出口客户能快速在线排查简单故障，减少工程师跨国上门的成本；便携式机型可将波形文件发送出来，由技术人员在线远程分析缺陷信号。 稳定耐用，环境适应性强：选用工业级元器件，工作温度范围宽；便携式外壳防滑防尘，在线主机采用防尘工业机柜，可适配冶金车间、粉尘环境及户外现场检测，故障率低。 完善备件供应：长期供应原厂备件，并可批量出口备件包；设备出厂随机附带校准证书，支持每年计量校准，满足国内外无损检测资质审核的要求；软件提供终身免费的小版本升级。 免责声明：本设备仅用于导电金属的无损检测，操作人员必须经过无损检测专业培训；设备给出的检测结果仅作参考，最终缺陷判定须由专业无损检测人员评估。严禁在易燃易爆且无防护的环境中使用。
Watch Our Corporate Story
Discover how InternationTech delivers world-class industrial machinery solutions to more than 20 countries.

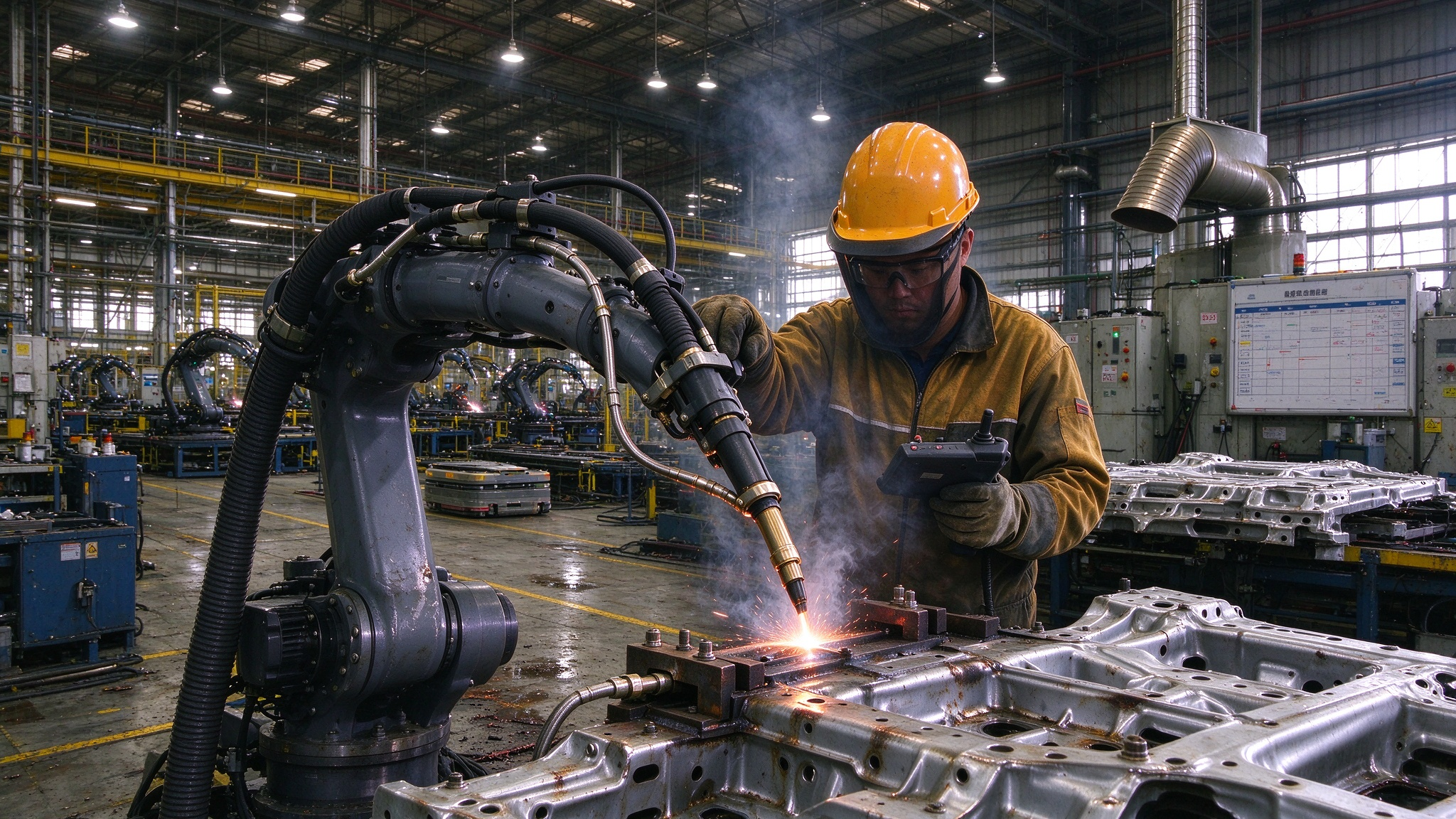

Factory Tour
